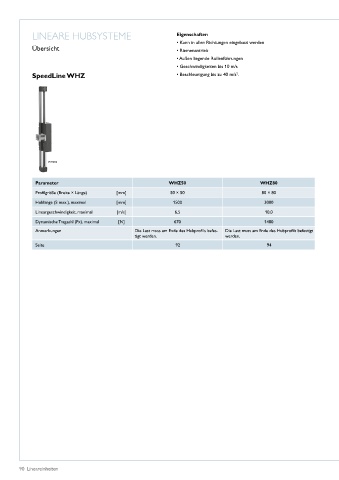

Page 92 - Lineareinheiten
P. 92
LINEARE HUBSYSTEME Eigenschaften
• Kann in allen Richtungen eingebaut werden
Übersicht • Riemenantrieb
• Außen liegende Rollenführungen
• Geschwindigkeiten bis 10 m/s
2
SpeedLine WHZ • Beschleunigung bis zu 40 m/s �
WHZ50
Parameter WHZ50 WHZ80
Profilgröße (Breite × Länge) [mm] 50 × 50 80 × 80
Hublänge (S max�), maximal [mm] 1500 3000
Lineargeschwindigkeit, maximal [m/s] 6,5 10,0
Dynamische Tragzahl (Fx), maximal [N] 670 1480
Anmerkungen Die Last muss am Ende des Hubprofils befes- Die Last muss am Ende des Hubprofils befestigt
tigt werden� werden�
Seite 92 94
