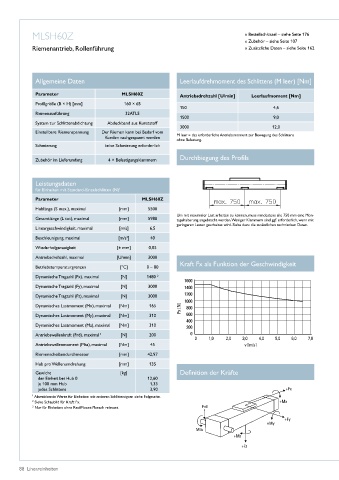

Page 90 - Lineareinheiten

MLSH60Z » Bestellschlüssel – siehe Seite 176
» Zubehör – siehe Seite 107
Riemenantrieb, Rollenführung » Zusätzliche Daten – siehe Seite 162

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter MLSH60Z Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 160 × 65
150 4,6
Riemenausführung 32ATL5
1500 9,0
System zur Schlittenabdichtung Abdeckband aus Kunststoff
3000 12,0
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung keine Schmierung erforderlich
Durchbiegung des Profils
Zubehör im Lieferumfang 4 × Befestigungsklammern

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter MLSH60Z
Hublänge (S max�), maximal [mm] 5500
Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine Mon-
Gesamtlänge (L tot), maximal [mm] 5980 tagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn mit
geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Lineargeschwindigkeit, maximal [m/s] 6,5
Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 3000
Kraft Fx als Funktion der Geschwindigkeit
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 1480 2
Dynamische Tragzahl (Fy), maximal [N] 3000
Dynamische Tragzahl (Fz), maximal [N] 3000
Dynamisches Lastmoment (Mx), maximal [Nm] 165

Dynamisches Lastmoment (My), maximal [Nm] 310
Dynamisches Lastmoment (Mz), maximal [Nm] 310
Antriebswellenkraft (Frd), maximal 3 [N] 200
Antriebswellenmoment (Mta), maximal [Nm] 45
Riemenscheibendurchmesser [mm] 42,97
Hub pro Wellenumdrehung [mm] 135
Gewicht [kg] Definition der Kräfte
der Einheit bei Hub 0 12,60
je 100 mm Hub 1,33
jedes Schlittens 3,90
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
3 Nur für Einheiten ohne RediMount-Flansch relevant�
