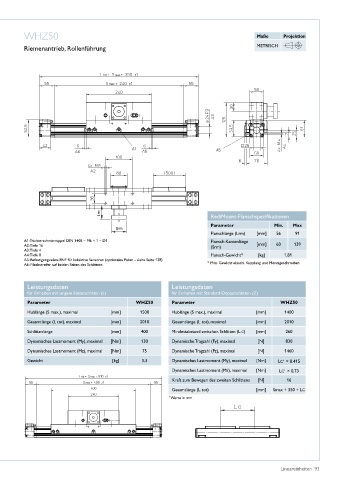

Page 95 - Lineareinheiten

WHZ50 Maße Projektion

Riemenantrieb, Rollenführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 56 91
A1: Trichterschmiernippel DIN 3405 – M6 × 1 – D1 Flansch-Kantenlänge
A2: Tiefe 16 (Srm) [mm] 60 139
A3: Tiefe 4
A4: Tiefe 8 Flansch-Gewicht* [kg] 1,81
A5: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
A6: Filzabstreifer auf beiden Seiten des Schlittens * Max� Gewicht einschl� Kupplung und Montageschrauben

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WHZ50 Parameter WHZ50
Hublänge (S max�), maximal [mm] 1500 Hublänge (S max�), maximal [mm] 1400
Gesamtlänge (L tot), maximal [mm] 2010 Gesamtlänge (L tot), maximal [mm] 2010
Schlittenlänge [mm] 400 Mindestabstand zwischen Schlitten (L C) [mm] 260
Dynamisches Lastmoment (My), maximal [Nm] 130 Dynamische Tragzahl (Fy), maximal [N] 830
Dynamisches Lastmoment (Mz), maximal [Nm] 75 Dynamische Tragzahl (Fz), maximal [N] 1460
Gewicht [kg] 3,3 Dynamisches Lastmoment (My), maximal [Nm] LC × 0�415
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 0,73
1
Kraft zum Bewegen des zweiten Schlittens [N] 16
Gesamtlänge (L tot) [mm] Smax + 350 + LC
1 Werte in mm

Lineareinheiten 93
