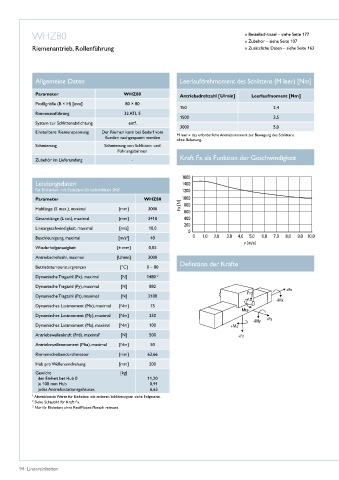

Page 96 - Lineareinheiten

WHZ80 » Bestellschlüssel – siehe Seite 177
» Zubehör – siehe Seite 107
Riemenantrieb, Rollenführung » Zusätzliche Daten – siehe Seite 163

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WHZ80 Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 80 × 80
150 2,4
Riemenausführung 32 ATL 5
1500 3,5
System zur Schlittenabdichtung entf�
3000 5,0
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Schmierung von Schlitten- und
Führungsbahnen
Kraft Fx als Funktion der Geschwindigkeit
Zubehör im Lieferumfang -

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter WHZ80
Hublänge (S max�), maximal [mm] 3000
Gesamtlänge (L tot), maximal [mm] 3410
Lineargeschwindigkeit, maximal [m/s] 10,0

Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 3000
Definition der Kräfte
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 1480 2
Dynamische Tragzahl (Fy), maximal [N] 882
Dynamische Tragzahl (Fz), maximal [N] 2100
Dynamisches Lastmoment (Mx), maximal [Nm] 75

Dynamisches Lastmoment (My), maximal [Nm] 230
Dynamisches Lastmoment (Mz), maximal [Nm] 100
Antriebswellenkraft (Frd), maximal 3 [N] 500
Antriebswellenmoment (Mta), maximal [Nm] 50
Riemenscheibendurchmesser [mm] 63,66
Hub pro Wellenumdrehung [mm] 200
Gewicht [kg]
der Einheit bei Hub 0 11,20
je 100 mm Hub 0,91
jedes Antriebsstationsgehäuses 6,65
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
3 Nur für Einheiten ohne RediMount-Flansch relevant�
