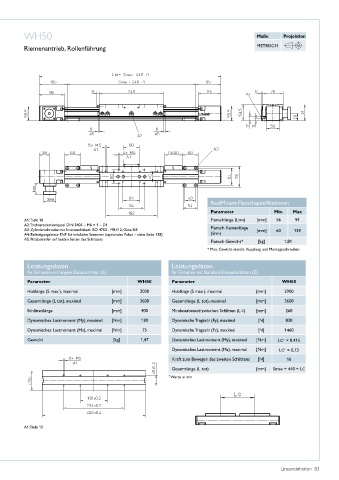

WH50 Maße Projektion

Riemenantrieb, Rollenführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
A1: Tiefe 10 Flanschlänge (Lrm) [mm] 56 91
A2: Trichterschmiernippel DIN 3405 – M6 × 1 – D1
A3: Zylinderschraube mit Innensechskant ISO 4762 - M5×12, Güte 8�8 Flansch-Kantenlänge [mm] 60 139
A4: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) (Srm)
A5: Filzabstreifer auf beiden Seiten des Schlittens
Flansch-Gewicht* [kg] 1,81
* Max� Gewicht einschl� Kupplung und Montageschrauben

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WH50 Parameter WH50
Hublänge (S max�), maximal [mm] 3000 Hublänge (S max�), maximal [mm] 2900
Gesamtlänge (L tot), maximal [mm] 3600 Gesamtlänge (L tot), maximal [mm] 3600

Schlittenlänge [mm] 400 Mindestabstand zwischen Schlitten (L C) [mm] 260
Dynamisches Lastmoment (My), maximal [Nm] 130 Dynamische Tragzahl (Fy), maximal [N] 830
Dynamisches Lastmoment (Mz), maximal [Nm] 75 Dynamische Tragzahl (Fz), maximal [N] 1460
Gewicht [kg] 1,47 Dynamisches Lastmoment (My), maximal [Nm] LC × 0�415
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 0,73
1
Kraft zum Bewegen des zweiten Schlittens [N] 16
Gesamtlänge (L tot) [mm] Smax + 440 + LC
1 Werte in mm

A1: Tiefe 10
