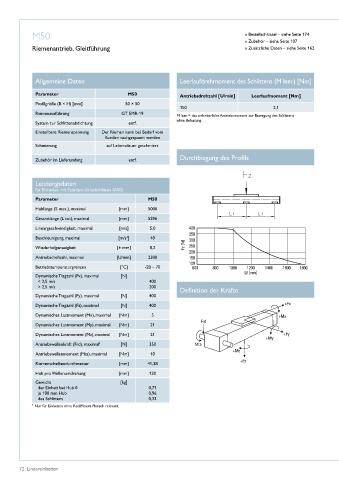

Page 74 - Lineareinheiten

M50 » Bestellschlüssel – siehe Seite 174
» Zubehör – siehe Seite 107
Riemenantrieb, Gleitführung » Zusätzliche Daten – siehe Seite 162

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter M50 Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 50 × 50
150 2,1
Riemenausführung GT 5MR-19 M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
System zur Schlittenabdichtung entf�
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden
Schmierung auf Lebensdauer geschmiert

Durchbiegung des Profils
Zubehör im Lieferumfang entf�

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A00)
Parameter M50
Hublänge (S max�), maximal [mm] 5000
Gesamtlänge (L tot), maximal [mm] 5296
Lineargeschwindigkeit, maximal [m/s] 5,0

Beschleunigung, maximal [m/s ] 40
2
Wiederholgenauigkeit [± mm] 0,2
Antriebsdrehzahl, maximal [U/min] 2300
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N]
< 2,5 m/s 400
> 2,5 m/s 200
Definition der Kräfte
Dynamische Tragzahl (Fy), maximal [N] 400
Dynamische Tragzahl (Fz), maximal [N] 400
Dynamisches Lastmoment (Mx), maximal [Nm] 5

Dynamisches Lastmoment (My), maximal [Nm] 21
Dynamisches Lastmoment (Mz), maximal [Nm] 21
Antriebswellenkraft (Frd), maximal 1 [N] 350
Antriebswellenmoment (Mta), maximal [Nm] 10
Riemenscheibendurchmesser [mm] 41,38
Hub pro Wellenumdrehung [mm] 130
Gewicht [kg]
der Einheit bei Hub 0 0,71
je 100 mm Hub 0,96
des Schlittens 0,33
1 Nur für Einheiten ohne RediMount-Flansch relevant�
