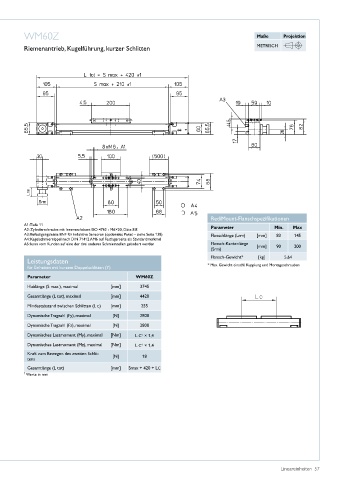

WM60Z Maße Projektion
Riemenantrieb, Kugelführung, kurzer Schlitten METRISCH
RediMount-Flanschspezifikationen
A1: Tiefe 11
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 Parameter Min. Max
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) Flanschlänge (Lrm) [mm] 83 145
A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,64
Leistungsdaten
für Einheiten mit kurzem Doppelschlitten (Y) * Max� Gewicht einschl� Kupplung und Montageschrauben
Parameter WM60Z
Hublänge (S max�), maximal [mm] 3745
Gesamtlänge (L tot), maximal [mm] 4420
Mindestabstand zwischen Schlitten (L C) [mm] 255
Dynamische Tragzahl (Fy), maximal [N] 2800
Dynamische Tragzahl (Fz), maximal [N] 2800
Dynamisches Lastmoment (My), maximal [Nm] L C × 1,4
1
Dynamisches Lastmoment (Mz), maximal [Nm] L C × 1,4
1
Kraft zum Bewegen des zweiten Schlit- [N] 18
tens
Gesamtlänge (L tot) [mm] Smax + 420 + LC
