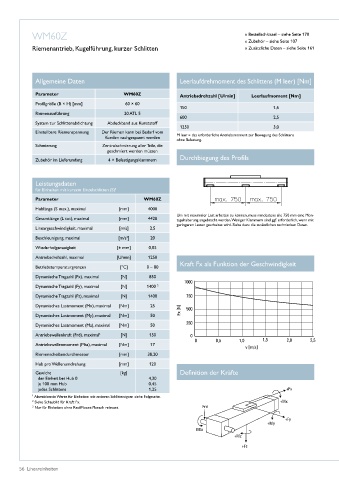

Page 58 - Lineareinheiten

WM60Z » Bestellschlüssel – siehe Seite 170
» Zubehör – siehe Seite 107
Riemenantrieb, Kugelführung, kurzer Schlitten » Zusätzliche Daten – siehe Seite 161

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter WM60Z Antriebsdrehzahl [U/min] Leerlaufmoment [Nm]
Profilgröße (B × H) [mm] 60 × 60
150 1,6
Riemenausführung 20 ATL 5
600 2,5
System zur Schlittenabdichtung Abdeckband aus Kunststoff
1250 3,0
Einstellbare Riemenspannung Der Riemen kann bei Bedarf vom
Kunden nachgespannt werden M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
ohne Belastung�
Schmierung Zentralschmierung aller Teile, die
geschmiert werden müssen
Durchbiegung des Profils
Zubehör im Lieferumfang 4 × Befestigungsklammern

Leistungsdaten
für Einheiten mit kurzem Einzelschlitten (S) 1
Parameter WM60Z
Hublänge (S max�), maximal [mm] 4000
Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine Mon-
Gesamtlänge (L tot), maximal [mm] 4420 tagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn mit
geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Lineargeschwindigkeit, maximal [m/s] 2,5
Beschleunigung, maximal [m/s ] 20
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 1250
Kraft Fx als Funktion der Geschwindigkeit
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 850
Dynamische Tragzahl (Fy), maximal [N] 1400 2
Dynamische Tragzahl (Fz), maximal [N] 1400
Dynamisches Lastmoment (Mx), maximal [Nm] 25

Dynamisches Lastmoment (My), maximal [Nm] 50
Dynamisches Lastmoment (Mz), maximal [Nm] 50
Antriebswellenkraft (Frd), maximal 3 [N] 150
Antriebswellenmoment (Mta), maximal [Nm] 17
Riemenscheibendurchmesser [mm] 38,20
Hub pro Wellenumdrehung [mm] 120
Gewicht [kg] Definition der Kräfte
der Einheit bei Hub 0 4,30
je 100 mm Hub 0,45
jedes Schlittens 1,25
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Siehe Schaubild für Kraft Fx�
3 Nur für Einheiten ohne RediMount-Flansch relevant�
