P. 57

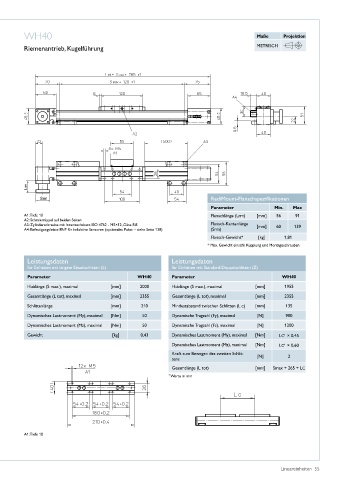

WH40 Maße Projektion
Riemenantrieb, Kugelführung METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
A1: Tiefe 10 Flanschlänge (Lrm) [mm] 56 91
A2: Schmiernippel auf beiden Seiten
A3: Zylinderschraube mit Innensechskant ISO 4762 - M5×12, Güte 8�8 Flansch-Kantenlänge [mm] 60 139
A4: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) (Srm)
Flansch-Gewicht* [kg] 1,81
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter WH40 Parameter WH40
Hublänge (S max�), maximal [mm] 2000 Hublänge (S max�), maximal [mm] 1955
Gesamtlänge (L tot), maximal [mm] 2355 Gesamtlänge (L tot), maximal [mm] 2355
Schlittenlänge [mm] 210 Mindestabstand zwischen Schlitten (L C) [mm] 135
Dynamisches Lastmoment (My), maximal [Nm] 50 Dynamische Tragzahl (Fy), maximal [N] 900
Dynamisches Lastmoment (Mz), maximal [Nm] 50 Dynamische Tragzahl (Fz), maximal [N] 1200
Gewicht [kg] 0,43 Dynamisches Lastmoment (My), maximal [Nm] LC × 0,45
1
Dynamisches Lastmoment (Mz), maximal [Nm] LC × 0,60
1
Kraft zum Bewegen des zweiten Schlit- [N] 2
tens
Gesamtlänge (L tot) [mm] Smax + 265 + LC
1 Werte in mm
A1: Tiefe 10
Lineareinheiten 55
