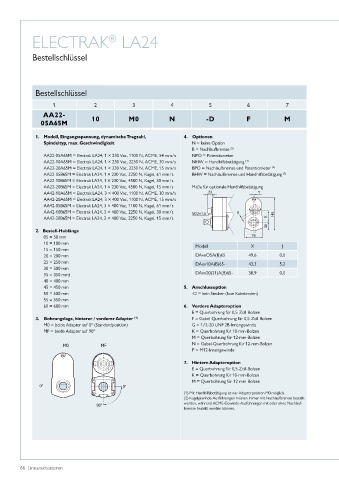

Page 66 - Linearaktuatoren

ELECTRAK LA24
®

Bestellschlüssel

Bestellschlüssel

1 2 3 4 5 6 7
AA22- 10 M0 N -D F M
05A65M

1� Modell, Eingangsspannung, dynamische Tragzahl, 4� Optionen
Spindeltyp, max� Geschwindigkeit N = keine Option
B = Nachlaufbremse (2)
AA22-05A65M = Electrak LA24, 1 × 230 Vac, 1100 N, ACME, 54 mm/s NPO = Potentiometer
AA22-10A65M = Electrak LA24, 1 × 230 Vac, 2250 N, ACME, 30 mm/s NHW = Handhilfsbetätigung (1)
AA22-20A65M = Electrak LA24, 1 × 230 Vac, 2250 N, ACME, 15 mm/s BPO = Nachlaufbremse und Potentiometer (2)
AA22-05B65M = Electrak LA24, 1 × 230 Vac, 2250 N, Kugel, 61 mm/s BHW = Nachlaufbremse und Handhilfsbetätigung (2)
AA22-10B65M = Electrak LA24, 1 × 230 Vac, 4500 N, Kugel, 30 mm/s
AA22-20B65M = Electrak LA24, 1 × 230 Vac, 4500 N, Kugel, 15 mm/s Maße für optionale Handhilfsbetätigung
AA42-10A65M = Electrak LA24, 3 × 400 Vac, 1100 N, ACME, 30 mm/s
AA42-20A65M = Electrak LA24, 3 × 400 Vac, 1100 N, ACME, 15 mm/s
AA42-05B65M = Electrak LA24, 3 × 400 Vac, 1100 N, Kugel, 61 mm/s
AA42-10B65M = Electrak LA24, 3 × 400 Vac, 2250 N, Kugel, 30 mm/s
AA42-20B65M = Electrak LA24, 3 × 400 Vac, 2250 N, Kugel, 15 mm/s

2� Bestell-Hublänge
05 = 50 mm
10 = 100 mm Modell X J
15 = 150 mm
20 = 200 mm DAxxO5A(B)65- 49,6 0,0
25 = 250 mm DAxx10A(B)65- 43,3 5,2
30 = 300 mm
35 = 350 mm) DAxx20(21)A(B)65- 38,9 0,0
40 = 400 mm
45 = 450 mm 5� Anschlussoption
50 = 500 mm -D = kein Stecker (lose Kabelenden)
55 = 550 mm
60 = 600 mm 6� Vordere Adapteroption
E = Querbohrung für 0,5-Zoll-Bolzen
3� Bohrungslage, hinterer / vorderer Adapter (1) F = Gabel-Querbohrung für 0,5-Zoll-Bolzen
M0 = beide Adapter auf 0° (Standardposition) G = 1/2-20 UNF 2B-Innengewinde
MF = beide Adapter auf 90° K = Querbohrung für 10-mm-Bolzen
M = Querbohrung für 12-mm-Bolzen
M0 MF N = Gabel-Querbohrung für 12-mm-Bolzen
P = M12-Innengewinde

7� Hintere Adapteroption
E = Querbohrung für 0,5-Zoll-Bolzen
K = Querbohrung für 10-mm-Bolzen
M = Querbohrung für 12-mm-Bolzen

(1) Mit Handhilfsbetätigung ist nur Adapterposition M0 möglich�
(2) Kugelgewinde-Ausführungen müssen immer mit Nachlaufbremse bestellt
werden, während ACME-Gewinde-Ausführungen mit oder ohne Nachlauf-
bremse bestellt werden können�
