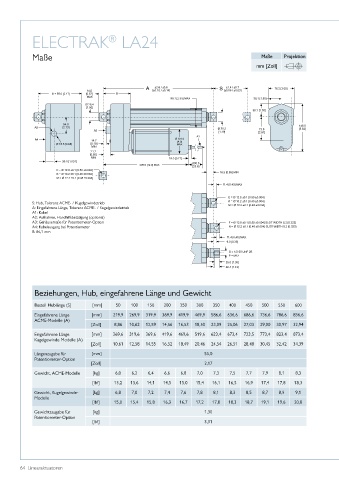

ELECTRAK LA24
®

Maße Maße Projektion

mm [Zoll]

S: Hub, Toleranz ACME- / Kugelgewindetrieb
A: Eingefahrene Länge, Toleranz ACME- / Kugelgewindetrieb
A1: Kabel
A2: Aufnahme, Handhilfsbetätigung (optional)
A3: Gehäusemaße für Potentiometer-Option
A4: Kabelausgang bei Potentiometer
B: 86,1 mm

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [mm] 50 100 150 200 250 300 350 400 450 500 550 600
Eingefahrene Länge [mm] 219,9 269,9 319,9 369,9 419,9 469,9 586,6 636,6 686,6 736,6 786,6 836,6
ACME-Modelle (A)
[Zoll] 8,86 10,62 12,59 14,56 16,53 18,50 23,09 25,06 27,03 29,00 30,97 32,94
Eingefahrene Länge [mm] 269,6 319,6 369,6 419,6 469,6 519,6 623,4 673,4 723,5 773,4 823,4 873,4
Kugelgewinde-Modelle (A)
[Zoll] 10,61 12,58 14,55 16,52 18,49 20,46 24,54 26,51 28,48 30,45 32,42 34,39
Längenzugabe für [mm] 55,0
Potentiometer-Option
[Zoll] 2,17
Gewicht, ACME-Modelle [kg] 6,0 6,2 6,4 6,6 6,8 7,0 7,3 7,5 7,7 7,9 8,1 8,3
[lbf] 13,2 13,6 14,1 14,5 15,0 15,4 16,1 16,5 16,9 17,4 17,8 18,3

Gewicht, Kugelgewinde- [kg] 6,8 7,0 7,2 7,4 7,6 7,8 8,1 8,3 8,5 8,7 8,9 9,1
Modelle
[lbf] 15,0 15,4 15,8 16,3 16,7 17,2 17,8 18,3 18,7 19,1 19,6 20,0
Gewichtszugabe für [kg] 1,30
Potentiometer-Option
[lbf] 3,31
