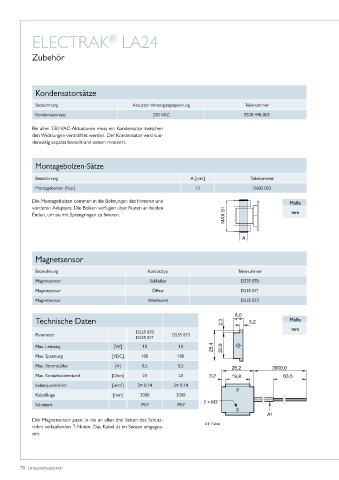

Page 70 - Linearaktuatoren

ELECTRAK LA24
®

Zubehör

Kondensatorsätze

Bezeichnung Aktuator-Versorgungsspannung Teilenummer
Kondensatorsatz 230 VAC 9200-448-003

Bei allen 230-VAC-Aktuatoren muss ein Kondensator zwischen
den Wicklungen verdrahtet werden� Der Kondensator wird kun-
denseitig separat bestellt und extern montiert�

Montagebolzen-Sätze

Bezeichnung A [mm] Teilenummer

Montagebolzen (Paar) 12 D603 023
Die Montagebolzen kommen in die Bohrungen des hinteren und Maße
vorderen Adapters� Die Bolzen verfügen über Nuten an beiden
Enden, um sie mit Sprengringen zu fixieren� mm

Magnetsensor

Bezeichnung Kontakttyp Teilenummer
Magnetsensor Schließer D535 070
Magnetsensor Öffner D535 071
Magnetsensor Wechselnd D535 073

Technische Daten Maße

mm
D535 070
Parameter D535 073
D535 071
Max� Leistung [W] 10 10
Max� Spannung [VDC] 100 100
Max� Stromstärke [A] 0,5 0,5
Max� Kontaktwiderstand [Ohm] 20 20
2
Leiterquerschnitt [mm ] 2× 0,14 3× 0,14
Kabellänge [mm] 3000 3000
2 × M3
Schutzart IP67 IP67

Der Magnetsensor passt in die an allen drei Seiten des Schutz-
rohrs verlaufenden T-Nuten� Das Kabel ist im Sensor eingegos- A1: Kabel
sen�
