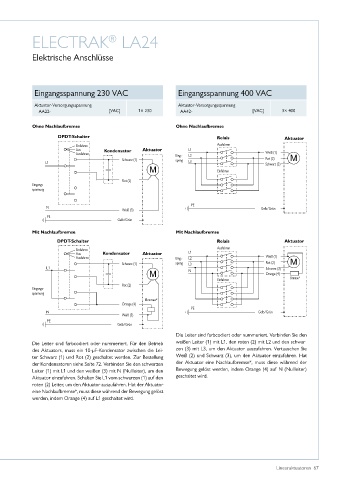

Page 67 - Linearaktuatoren

ELECTRAK LA24
®

Elektrische Anschlüsse

Eingangsspannung 230 VAC Eingangsspannung 400 VAC

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
AA22- [VAC] 1× 230 AA42- [VAC] 3× 400

Ohne Nachlaufbremse Ohne Nachlaufbremse
DPDT-Schalter Relais Aktuator
Einfahren Ausfahren
Aus Kondensator Aktuator L1
Ausfahren Eing�- L2 Weiß (1)
Schwarz (1) spnng Rot (2)
L1 L3 Schwarz (3)
Einfahren
Rot (2)
Eingangs-
spannung

PE
N Gelb/Grün
Weiß (3)
PE
Gelb/Grün
Mit Nachlaufbremse Mit Nachlaufbremse
DPDT-Schalter Relais Aktuator
Einfahren Ausfahren
Aus Kondensator Aktuator L1
Ausfahren Eing�- L2 Weiß (1)
Schwarz (1) spnng L3 Rot (2)
L1 Schwarz (3)
N
Orange (4)
Einfahren Bremse*
Rot (2)
Eingangs-
spannung
Bremse*
Orange (4)
PE
N Gelb/Grün
Weiß (3)
PE
Gelb/Grün
Die Leiter sind farbcodiert oder nummeriert� Verbinden Sie den
Die Leiter sind farbcodiert oder nummeriert� Für den Betrieb weißen Leiter (1) mit L1, den roten (2) mit L2 und den schwar-
des Aktuators, muss ein 10-µF-Kondensator zwischen die Lei- zen (3) mit L3, um den Aktuator auszufahren� Vertauschen Sie
ter Schwarz (1) und Rot (2) geschaltet werden� Zur Bestellung Weiß (2) und Schwarz (3), um den Aktuator einzufahren� Hat
der Kondensatoren siehe Seite 72� Verbinden Sie den schwarzen der Aktuator eine Nachlaufbremse*, muss diese während der
Leiter (1) mit L1 und den weißen (3) mit N (Nullleiter), um den Bewegung gelöst werden, indem Orange (4) auf N (Nullleiter)
Aktuator einzufahren� Schalten Sie L1 vom schwarzen (1) auf den geschaltet wird�
roten (2) Leiter, um den Aktuator auszufahren� Hat der Aktuator
eine Nachlaufbremse*, muss diese während der Bewegung gelöst
werden, indem Orange (4) auf L1 geschaltet wird�
