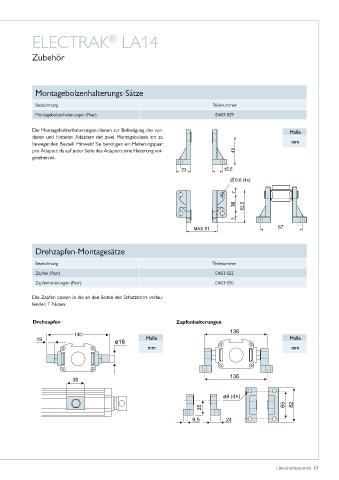

Page 61 - Linearaktuatoren
P. 61
ELECTRAK LA14
®
Zubehör
Montagebolzenhalterungs-Sätze
Bezeichnung Teilenummer
Montagebolzenhalterungen (Paar) D603 029
Die Montagebolzenhalterungen dienen zur Befestigung des vor- Maße
deren und hinteren Adapters mit zwei Montagebolzen am zu
bewegenden Bauteil� Hinweis! Sie benötigen ein Halterungspaar mm
pro Adapter, da auf jeder Seite des Adapters eine Halterung vor-
gesehen ist�
Drehzapfen-Montagesätze
Bezeichnung Teilenummer
Zapfen (Paar) D603 022
Zapfenhalterungen (Paar) D603 030
Die Zapfen passen in die an den Seiten des Schutzrohrs verlau-
fenden T-Nuten�
Drehzapfen Zapfenhalterungen
Maße Maße
mm mm
Linearaktuatoren 61
