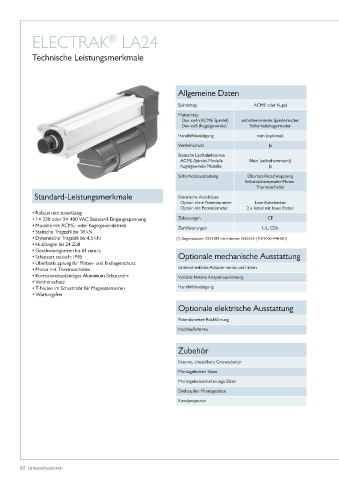

ELECTRAK LA24
®

Technische Leistungsmerkmale

Allgemeine Daten

Spindeltyp ACME oder Kugel

Mutterntyp
Dxx-xxA (ACME-Spindel) selbsthemmende Spindelmutter
Dxx-xxB (Kugelgewinde) Sicherheitskugelmutter
Handhilfsbetätigung nein (optional)
Verdrehschutz Ja
Statische Lasthaltebremse
ACME-Spindel-Modelle Nein (selbsthemmend)
Kugelgewinde-Modelle Ja
Sicherheitsausstattung Überlast-Rutschkupplung
Selbstrücksetzender Motor-
Thermoschalter
Standard-Leistungsmerkmale Elektrische Anschlüsse
Option ohne Potentiometer Lose Kabelenden
Option mit Potentiometer 2 x Kabel mit losen Enden
• Robust und zuverlässig
• 1× 230 oder 3× 400 VAC Standard-Eingangsspannung Zulassungen CE
• Modelle mit ACME- oder Kugelgewindetrieb Zertifizierungen UL, CSA
• Statische Tragzahl bis 18 kN
• Dynamische Tragzahl bis 4,5 kN (1) Gegenstecker: 2973781 mit Klemme 2962573 (TN 9100-448-001)
• Hublängen bis 24 Zoll
• Geschwindigkeiten bis 61 mm/s
• Schutzart statisch: IP45 Optionale mechanische Ausstattung
• Überlastkupplung für Mitten- und Endlagenschutz
• Motor mit Thermoschalter Unterschiedliche Adapter vorne und hinten
• Korrosionsbeständiges Aluminium-Schutzrohr Variable hintere Adapterausrichtung
• Verdrehschutz
• T-Nuten im Schutzrohr für Magnetsensoren Handhilfsbetätigung
• Wartungsfrei
Optionale elektrische Ausstattung

Potentiometer-Rückführung
Nachlaufbremse

Zubehör

Externe, einstellbare Grenzschalter
Montagebolzen-Sätze
Montagebolzenhalterungs-Sätze
Drehzapfen-Montagesätze
Kondensatoren
