Page 71 - Linearaktuatoren
P. 71

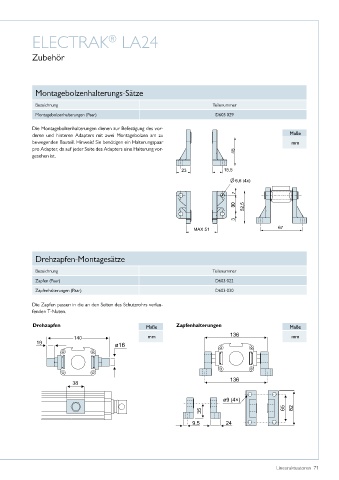

ELECTRAK LA24
®
Zubehör
Montagebolzenhalterungs-Sätze
Bezeichnung Teilenummer
Montagebolzenhalterungen (Paar) D603 029
Die Montagebolzenhalterungen dienen zur Befestigung des vor-
deren und hinteren Adapters mit zwei Montagebolzen am zu Maße
bewegenden Bauteil� Hinweis! Sie benötigen ein Halterungspaar mm
pro Adapter, da auf jeder Seite des Adapters eine Halterung vor-
gesehen ist�
Drehzapfen-Montagesätze
Bezeichnung Teilenummer
Zapfen (Paar) D603 022
Zapfenhalterungen (Paar) D603 030
Die Zapfen passen in die an den Seiten des Schutzrohrs verlau-
fenden T-Nuten�
Drehzapfen Maße Zapfenhalterungen Maße
mm mm
Linearaktuatoren 71
