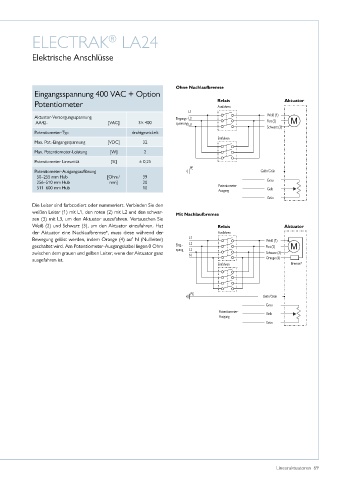

ELECTRAK LA24
®

Elektrische Anschlüsse

Ohne Nachlaufbremse
Eingangsspannung 400 VAC + Option
Potentiometer Relais Aktuator
Ausfahren
L1
Aktuator-Versorgungsspannung Eingangs- L2 Weiß (1)
AA42- [VAC] 3× 400 spannung L3 Rot (2)
Schwarz (3)
Potentiometer-Typ drahtgewickelt
Einfahren
Max� Pot�-Eingangsspannung [VDC] 32
Max� Potentiometer-Leistung [W] 2
Potentiometer-Linearität [%] ± 0,25
PE
Potentiometer-Ausgangsauflösung Gelb/Grün
50–255 mm Hub [Ohm/ 39
256–510 mm Hub mm] 20 Grau
511–600 mm Hub 10 Potentiometer- Gelb
Ausgang
Grün
Die Leiter sind farbcodiert oder nummeriert� Verbinden Sie den
weißen Leiter (1) mit L1, den roten (2) mit L2 und den schwar- Mit Nachlaufbremse
zen (3) mit L3, um den Aktuator auszufahren� Vertauschen Sie
Weiß (2) und Schwarz (3), um den Aktuator einzufahren� Hat Relais Aktuator
der Aktuator eine Nachlaufbremse*, muss diese während der Ausfahren
Bewegung gelöst werden, indem Orange (4) auf N (Nullleiter) L1 Weiß (1)
geschaltet wird� Am Potentiometer-Ausgangskabel liegen 0 Ohm Eing�- L2 Rot (2)
zwischen dem grauen und gelben Leiter, wenn der Aktuator ganz spnng L3 Schwarz (3)
N
ausgefahren ist� Orange (4)
Einfahren Bremse*

PE
Gelb/Grün
Grau
Potentiometer- Gelb
Ausgang
Grün
