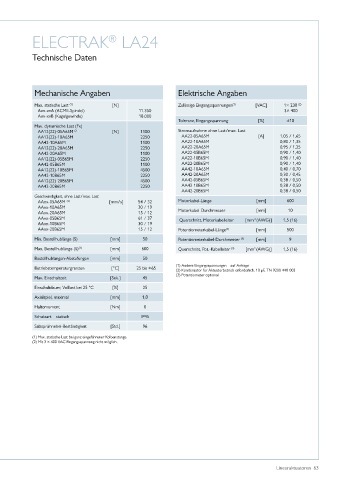

Page 63 - Linearaktuatoren

ELECTRAK LA24
®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) [N] Zulässige Eingangsspannungen (1) [VAC] 1× 230 (2)
Axx-xxA (ACME-Spindel) 11�350 3× 400
Axx-xxB (Kugelgewinde) 18�000
Toleranz, Eingangsspannung [%] ±10
Max� dynamische Last (Fx)
AA12(22)-05A65M (2 [N] 1100 Stromaufnahme ohne Last/max� Last
AA12(22)-10A65M 2250 AA22-05A65M [A] 1,05 / 1,65
AA42-10A65M 1100 AA22-10A65M 0,80 / 1,35
AA12(22)-20A65M 2250 AA22-20A65M 0,95 / 1,25
AA42-20A65M 1100 AA22-05B65M 0,90 / 1,40
AA12(22)-05B65M 2250 AA22-10B65M 0,90 / 1,40
AA42-05B65M 1100 AA22-20B65M 0,90 / 1,40
AA12(22)-10B65M 4500 AA42-10A65M 0,40 / 0,70
AA42-10B65M 2250 AA42-20A65M 0,30 / 0,45
AA12(22)-20B65M 4500 AA42-05B65M 0,38 / 0,50
AA42-20B65M 2250 AA42-10B65M 0,38 / 0,50
AA42-20B65M 0,38 / 0,50
Geschwindigkeit, ohne Last/max� Last
AAxx-05A65M (2) [mm/s] 54 / 32 Motorkabel-Länge [mm] 600
AAxx-10A65M 30 / 19
AAxx-20A65M 15 / 12 Motorkabel-Durchmesser [mm] 10
AAxx-05B65M 61 / 37 Querschnitt, Motorkabelleiter [mm (AWG)] 1,5 (16)
2
AAxx-10B65M 30 / 19
AAxx-20B65M 15 / 12 Potentiometerkabel-Länge (3) [mm] 500
Min� Bestellhublänge (S) [mm] 50 Potentiometerkabel-Durchmesser (3) [mm] 9
Max� Bestellhublänge (S) (3) [mm] 600 Querschnitt, Pot�-Kabelleiter [mm (AWG)] 1,5 (16)
(3)
2
Bestellhublängen-Abstufungen [mm] 50
(1) Andere Eingangsspannungen – auf Anfrage
Betriebstemperaturgrenzen [°C] –25 bis +65 (2) Kondensator für Aktuatorbetrieb erforderlich� 10 µF, TN 9200-448-003
(3) Potentiometer optional
Max� Einschaltzeit [Sek�] 45
Einschaltdauer, Volllast bei 25 °C [%] 25
Axialspiel, maximal [mm] 1,0

Haltemoment [Nm] 0
Schutzart – statisch IP45
Salzsprühnebel-Beständigkeit [Std�] 96
(1) Max� statische Last bei ganz eingefahrener Kolbenstange
(2) Mit 3 × 400 VAC Eingangsspannung nicht möglich�

Linearaktuatoren 63
