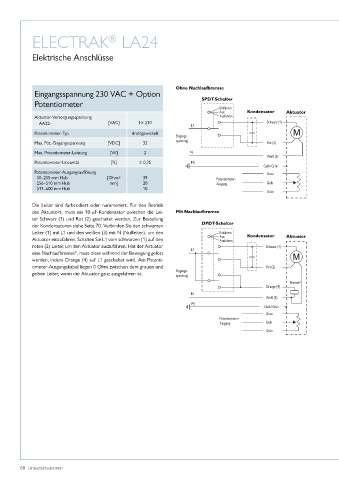

ELECTRAK LA24
®

Elektrische Anschlüsse

Ohne Nachlaufbremse
Eingangsspannung 230 VAC + Option
Potentiometer SPDT-Schalter
Einfahren
Aus Kondensator Aktuator
Aktuator-Versorgungsspannung Ausfahren
AA22- [VAC] 1× 230 L1 Schwarz (1)

Potentiometer-Typ drahtgewickelt
Eingangs-
Max� Pot�-Eingangsspannung [VDC] 32 spannung Rot (2)
Max� Potentiometer-Leistung [W] 2 N
Weiß (3)
Potentiometer-Linearität [%] ± 0,25 PE
Gelb/Grün
Potentiometer-Ausgangsauflösung Grau
50–255 mm Hub [Ohm/ 39 Potentiometer-
256–510 mm Hub mm] 20 Ausgang Gelb
511–600 mm Hub 10
Grün
Die Leiter sind farbcodiert oder nummeriert� Für den Betrieb
des Aktuators, muss ein 10-µF-Kondensator zwischen die Lei- Mit Nachlaufbremse
ter Schwarz (1) und Rot (2) geschaltet werden� Zur Bestellung
der Kondensatoren siehe Seite 70� Verbinden Sie den schwarzen DPDT-Schalter
Leiter (1) mit L1 und den weißen (3) mit N (Nullleiter), um den Einfahren
Aktuator einzufahren� Schalten Sie L1 vom schwarzen (1) auf den Aus Kondensator Aktuator
Ausfahren
roten (2) Leiter, um den Aktuator auszufahren� Hat der Aktuator Schwarz (1)
eine Nachlaufbremse*, muss diese während der Bewegung gelöst L1
werden, indem Orange (4) auf L1 geschaltet wird� Am Potenti-
ometer-Ausgangskabel liegen 0 Ohm zwischen dem grauen und Rot (2)
gelben Leiter, wenn der Aktuator ganz ausgefahren ist� Eingangs-
spannung
Bremse*
Orange (4)
N
Weiß (3)
PE
Gelb/Grün
Grau
Potentiometer-
Ausgang Gelb
Grün
