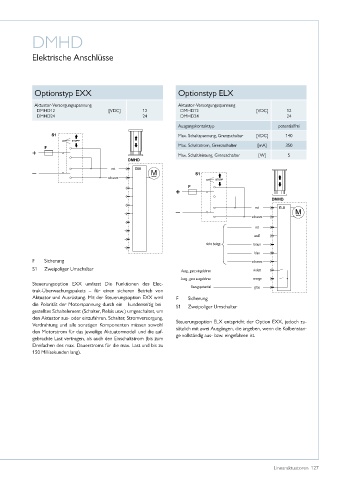

Page 127 - Linearaktuatoren

DMHD

Elektrische Anschlüsse

Optionstyp EXX Optionstyp ELX

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
DMHD12 [VDC] 12 DMHD12 [VDC] 12
DMHD24 24 DMHD24 24
Ausgangskontakttyp potentialfrei
Max� Schaltspannung, Grenzschalter [VDC] 140
STOPP
Max� Schaltstrom, Grenzschalter [mA] 350
Max� Schaltleistung, Grenzschalter [W] 5
DMHD
rot
schwarz STOPP

DMHD
rot
schwarz
rot
weiß
nicht belegt braun
blau
F Sicherung schwarz
S1 Zweipoliger Umschalter Ausg�, ganz eingefahren violett

Ausg�, ganz ausgefahren orange
Steuerungsoption EXX umfasst Die Funktionen des Elec- Bezugspotential
trak-Überwachungspakets – für einen sicheren Betrieb von grau
Aktuator und Ausrüstung� Mit der Steuerungsoption EXX wird F Sicherung
die Polarität der Motorspannung durch ein - kundenseitig bei- S1 Zweipoliger Umschalter
gestelltes Schaltelement (Schalter, Relais usw�) umgeschaltet, um
den Aktuator aus- oder einzufahren� Schalter, Stromversorgung,
Verdrahtung und alle sonstigen Komponenten müssen sowohl Steuerungsoption ELX entspricht der Option EXX, jedoch zu-
den Motorstrom für das jeweilige Aktuatormodell und die auf- sätzlich mit zwei Ausgängen, die angeben, wenn die Kolbenstan-
gebrachte Last vertragen, als auch den Einschaltstrom (bis zum ge vollständig aus- bzw� eingefahren ist�
Dreifachen des max� Dauerstroms für die max� Last und bis zu
150 Millisekunden lang)�
