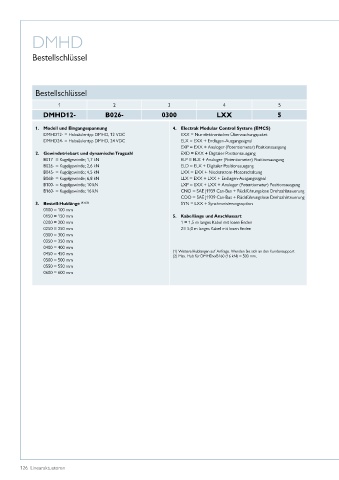

Page 126 - Linearaktuatoren

DMHD

Bestellschlüssel

Bestellschlüssel

1 2 3 4 5
DMHD12- B026- 0300 LXX 5

1� Modell und Eingangsspannung 4� Electrak Modular Control System (EMCS)
DMHD12- = Hubsäulentyp DMHD, 12 VDC EXX = Nur elektronisches Überwachungspaket
DMHD24- = Hubsäulentyp DMHD, 24 VDC ELX = EXX + Endlagen-Ausgangssignal
EXP = EXX + Analoger (Potentiometer) Positionsausgang
2� Gewindetriebart und dynamische Tragzahl EXD = EXX + Digitaler Positionsausgang
B017- = Kugelgewinde; 1,7 kN ELP = ELX + Analoger (Potentiometer) Positionsausgang
B026- = Kugelgewinde; 2,6 kN ELD = ELX + Digitaler Positionsausgang
B045- = Kugelgewinde; 4,5 kN LXX = EXX + Niederstrom-Motorschaltung
B068- = Kugelgewinde; 6,8 kN LLX = EXX + LXX + Endlagen-Ausgangssignal
B100- = Kugelgewinde; 10 kN LXP = EXX + LXX + Analoger (Potentiometer) Positionsausgang
B160- = Kugelgewinde; 16 kN CNO = SAE J1939 Can-Bus + Rückführungslose Drehzahlsteuerung
COO = SAE J1939 Can-Bus + Rückführungslose Drehzahlsteuerung
3� Bestell-Hublänge (1) (2) SYN = LXX + Synchronisierungsoption
0100 = 100 mm
0150 = 150 mm 5� Kabellänge und Anschlussart
0200 = 200 mm 1 = 1,5 m langes Kabel mit losen Enden
0250 = 250 mm 2= 5,0 m langes Kabel mit losen Enden
0300 = 300 mm
0350 = 350 mm
0400 = 400 mm
0450 = 450 mm (1) Weitere Hublängen auf Anfrage� Wenden Sie sich an den Kundensupport
(2) Max� Hub für DMHDxxB160 (16 kN) = 500 mm�
0500 = 500 mm
0550 = 550 mm
0600 = 600 mm

126 Linearaktuatoren
