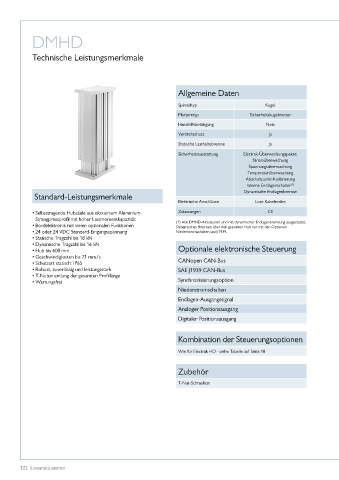

Page 122 - Linearaktuatoren

DMHD

Technische Leistungsmerkmale

Allgemeine Daten

Spindeltyp Kugel
Mutterntyp Sicherheitskugelmutter

Handhilfsbetätigung Nein
Verdrehschutz Ja
Statische Lasthaltebremse Ja
Sicherheitsausstattung Electrak-Überwachungspaket:
Stromüberwachung
Spannungsüberwachung
Temperaturüberwachung
Abschaltpunkt-Kalibrierung
Interne Endlagenschalter (1)
Dynamische Endlagenbremse
Standard-Leistungsmerkmale
Elektrische Anschlüsse Lose Kabelenden
• Selbsttragende Hubsäule aus eloxiertem Aluminium- Zulassungen CE
Strangpressprofil mit hoher Lastmomentkapazität
• Bordelektronik mit vielen optionalen Funktionen (1) Alle DMHD-Aktuatoren sind mit dynamischer Endlagenbremsung ausgestattet�
Dynamisches Bremsen über den gesamten Hub nur mit den Optionen
• 24 oder 24 VDC Standard-Eingangsspannung Niederstromschalten und J1939�
• Statische Tragzahl bis 18 kN
• Dynamische Tragzahl bis 16 kN
• Hub bis 600 mm Optionale elektronische Steuerung
• Geschwindigkeiten bis 71 mm/s
• Schutzart statisch: IP65 CANopen CAN-Bus
• Robust, zuverlässig und leistungsstark SAE J1939 CAN-Bus
• T-Nuten entlang der gesamten Profillänge
• Wartungsfrei Synchronisierungsoption
Niederstromschalten
Endlagen-Ausgangssignal
Analoger Positionsausgang
Digitaler Positionsausgang

Kombination der Steuerungsoptionen

Wie für Electrak HD - siehe Tabelle auf Seite 18

Zubehör

T-Nut-Schrauben

122 Linearaktuatoren
