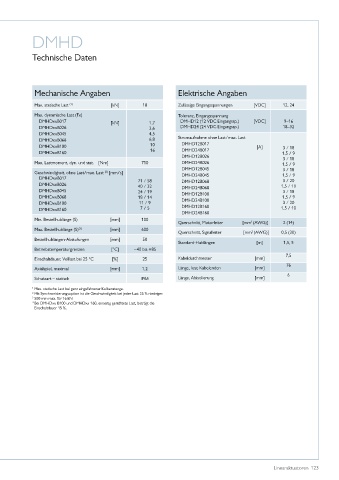

Page 123 - Linearaktuatoren

DMHD

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) [kN] 18 Zulässige Eingangsspannungen [VDC] 12, 24

Max� dynamische Last (Fx) Toleranz, Eingangsspannung
DMHDxxB017 [kN] 1,7 DMHD12 (12 VDC Eingangssp�) [VDC] 9–16
DMHDxxB026 2,6 DMHD24 (24 VDC Eingangssp�) 18–32
DMHDxxB045 4,5
DMHDxxB068 6,8 Stromaufnahme ohne Last/max� Last
DMHDxxB100 10 DMHD12B017 [A] 3 / 18
DMHDxxB160 16 DMHD24B017 1,5 / 9
DMHD12B026 3 / 18
Max� Lastmoment, dyn� und stat� [Nm] 710 DMHD24B026 1,5 / 9
DMHD12B045 3 / 18
(2)
Geschwindigkeit, ohne Last/max� Last [mm/s] DMHD24B045 1,5 / 9
DMHDxxB017 71 / 58 DMHD12B068 3 / 20
DMHDxxB026 40 / 32 DMHD24B068 1,5 / 10
DMHDxxB045 24 / 19 DMHD12B100 3 / 18
DMHDxxB068 18 / 14 DMHD24B100 1,5 / 9
DMHDxxB100 11 / 9 DMHD12B160 3 / 20
DMHDxxB160 7 / 5 1,5 / 10
DMHD24B160
Min� Bestellhublänge (S) [mm] 100
2
Querschnitt, Motorleiter [mm (AWG)] 2 (14)
Max� Bestellhublänge (S) (3) [mm] 600
Querschnitt, Signalleiter [mm (AWG)] 0,5 (20)
2
Bestellhublängen-Abstufungen [mm] 50
Standard-Hublängen [m] 1,5, 5
Betriebstemperaturgrenzen [°C] −40 bis +85
7,5
Einschaltdauer, Volllast bei 25 °C [%] 25 Kabeldurchmesser [mm]
76
Axialspiel, maximal [mm] 1,2 Länge, lose Kabelenden [mm]
6
Schutzart – statisch IP65 Länge, Abisolierung [mm]
Max� statische Last bei ganz eingefahrener Kolbenstange�
1
2 Mit Synchronisierungsoption ist die Geschwindigkeit bei jeder Last 25 % niedriger�
3 500 mm max� für 16 kN
4 Bei DMHDxx-B100 und DMHDxx-160, einseitig gerichtete Last, beträgt die
Einschaltdauer 15 %�

Linearaktuatoren 123
