Page 125 - Linearaktuatoren

DMHD

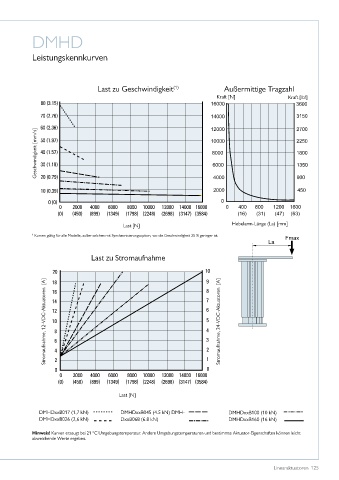

Leistungskennkurven

Last zu Geschwindigkeit (1) Außermittige Tragzahl

Kraft [N] Kraft [lbf]

Geschwindigkeit [mm/s]

Last [N] Hebelarm-Länge (La) [mm]
1 Kurven gültig für alle Modelle, außer solchen mit Synchronisierungsoption, wo die Geschwindigkeit 25 % geringer ist�

Last zu Stromaufnahme

Stromaufnahme, 12-VDC-Aktuatoren [A] Stromaufnahme, 24-VDC-Aktuatoren [A]

Last [N]

DMHDxxB017 (1,7 kN) DMHDxxB045 (4�5 kN) DMH- DMHDxxB100 (10 kN)
DMHDxxB026 (2,6 kN) DxxB068 (6�8 kN) DMHDxxB160 (16 kN)

Hinweis! Kurven erzeugt bei 21 °C Umgebungstemperatur� Andere Umgebungstemperaturen und bestimmte Aktuator-Eigenschaften können leicht
abweichende Werte ergeben�

Linearaktuatoren 125
