DMHD

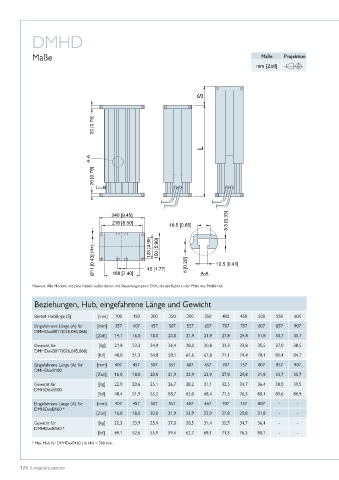

Maße Maße Projektion

mm [Zoll]

Hinweis: Alle Modelle mit zwei Kabeln außer denen mit Steuerungsoption EXX, die ein Kabel in der Mitte des Profils hat�

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [mm] 100 150 200 250 300 350 400 450 500 550 600
Eingefahrene Länge (A) für [mm] 357 407 457 507 557 657 707 757 807 857 907
DMHDxxB017(026,045,068)
[Zoll] 14,1 16,0 18,0 20,0 21,9 23,9 27,8 29,8 31,8 33,7 35,7
Gewicht für [kg] 21,8 23,3 24,9 26,4 28,0 30,8 32,3 33,8 35,5 37,0 38,5
DMHDxxB017(026,045,068)
[lbf] 48,0 51,3 54,8 58,1 61,6 67,8 71,1 74,4 78,1 81,4 84,7
Eingefahrene Länge (A) für [mm] 407 457 507 557 607 657 707 757 807 857 907
DMHDxxB100
[Zoll] 16,0 18,0 20,0 21,9 23,9 23,9 27,8 29,8 31,8 33,7 35,7
Gewicht für [kg] 22,0 23,6 25,1 26,7 28,2 31,1 32,5 34,7 36,4 38,0 39,5
DMHDxxB100
[lbf] 48,4 51,9 55,2 58,7 62,0 68,4 71,5 76,3 80,1 83,6 86,9
Eingefahrene Länge (A) für [mm] 407 457 507 557 607 657 707 757 807 - -
DMHDxxB160 *
[Zoll] 16,0 18,0 20,0 21,9 23,9 23,9 27,8 29,8 31,8 - -
Gewicht für [kg] 22,3 23,9 25,4 27,0 28,5 31,4 32,5 34,7 36,4 - -
DMHDxxB160 *
[lbf] 49,1 52,6 55,9 59,4 62,7 69,1 71,5 76,3 80,1 - -

* Max� Hub für DMHDxxB160 (16 kN) = 500 mm�
