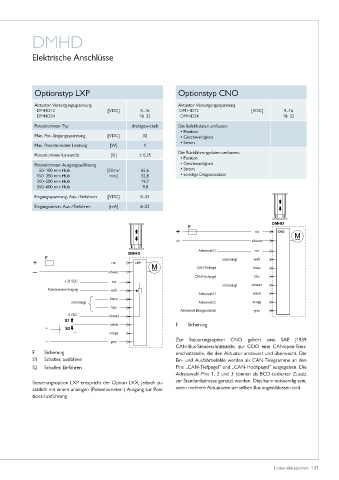

Page 131 - Linearaktuatoren

DMHD

Elektrische Anschlüsse

Optionstyp LXP Optionstyp CNO

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
DMHD12 [VDC] 9–16 DM HD12 [VDC] 9–16
DMHD24 18–32 DMHD24 18–32
Potentiometer-Typ drahtgewickelt Die Befehlsdaten umfassen:
• Position
Max� Pot�-Eingangsspannung [VDC] 32 • Geschwindigkeit
• Strom
Max� Potentiometer-Leistung [W] 1
Die Rückführungsdaten umfassen:
Potentiometer-Linearität [%] ± 0,25
• Position
Potentiometer-Ausgangsauflösung • Geschwindigkeit
50–100 mm Hub [Ohm/ 65,6 • Strom
150–250 mm Hub mm] 32,8 • sonstige Diagnosedaten
300–500 mm Hub 19,7
550–600 mm Hub 9,8
Eingangsspannung, Aus-/Einfahren [VDC] 9–32

Eingangsstrom, Aus-/Einfahren [mA] 6–22

DMHD
rot
schwarz
Adresswahl 3 rot
DMHD
nicht belegt weiß
rot
CAN-Tiefpegel braun
schwarz
CAN-Hochpegel blau
+ 32 VDC rot
nicht belegt schwarz
Potentiometer-Ausgang weiß
Adresswahl 1 violett
braun
nicht belegt Adresswahl 2 orange
blau
Adresswahl Bezugspotential grau
0 VDC schwarz
violett F Sicherung
+
orange
– grau Zur Steuerungsoption CNO gehört eine SAE J1939
CAN-Bus-Steuerschnittstelle, zur COO eine CANopen-Steu-
F Sicherung erschnittstelle, die den Aktuator ansteuert und überwacht� Die
S1 Schalter, ausfahren Ein- und Ausfahrbefehle werden als CAN-Telegramme an den
S2 Schalter, Einfahren Pins „CAN-Tiefpegel“ und „CAN-Hochpegel“ ausgegeben� Die
Adresswahl-Pins 1, 2 und 3 können als BCD-codierter Zusatz
Steuerungsoption LXP entspricht der Option LXX, jedoch zu- zur Standardadresse genutzt werden� Dies kann notwendig sein,
sätzlich mit einem analogen (Potentiometer-) Ausgang zur Posi- wenn mehrere Aktuatoren am selben Bus angeschlossen sind�
tionsrückführung�
