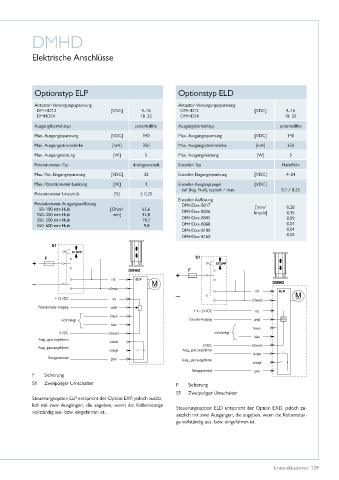

Page 129 - Linearaktuatoren

DMHD

Elektrische Anschlüsse

Optionstyp ELP Optionstyp ELD

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
DM HD12 [VDC] 9–16 DMHD12 [VDC] 9–16
DMHD24 18–32 DMHD24 18–32
Ausgangskontakttyp potentialfrei Ausgangskontakttyp potentialfrei
Max� Ausgangsspannung [VDC] 140 Max� Ausgangsspannung [VDC] 140
Max� Ausgangsstromstärke [mA] 350 Max� Ausgangsstromstärke [mA] 350
Max� Ausgangsleistung [W] 5 Max� Ausgangsleistung [W] 5

Potentiometer-Typ drahtgewickelt Encoder-Typ Halleffekt
Max� Pot�-Eingangsspannung [VDC] 32 Encoder-Eingangsspannung [VDC] 4–24
Max� Potentiometer-Leistung [W] 1 Encoder-Ausgangspegel [VDC]
tief (log� Null), typisch / max� 0,1 / 0,25
Potentiometer-Linearität [%] ± 0,25
Encoder-Auflösung
Potentiometer-Ausgangsauflösung DMHDxx-B017
50–100 mm Hub [Ohm/ 65,6 DMHDxx-B026 [mm/ 0,28
150–250 mm Hub mm] 32,8 Impuls] 0,15
300–500 mm Hub 19,7 DMHDxx-B045 0,09
550–600 mm Hub 9,8 DMHDxx-B068 0,07
DMHDxx-B100 0,04
DMHDxx-B160 0,03

STOPP
STOPP
DMHD
rot
DMHD
schwarz
rot
+ 32 VDC rot schwarz
Potentiometer-Ausgang weiß
+ 4 – 24 VDC rot
braun
nicht belegt Encoder-Ausgang weiß
blau
braun
0 VDC schwarz nicht belegt
blau
Ausg�, ganz eingefahren
violett
Ausg�, ganz ausgefahren 0 VDC schwarz
orange Ausg�, ganz eingefahren
violett
Bezugspotential grau Ausg�, ganz ausgefahren
orange
Bezugspotential grau
F Sicherung
S1 Zweipoliger Umschalter F Sicherung
S1 Zweipoliger Umschalter
Steuerungsoption ELP entspricht der Option EXP, jedoch zusätz-
lich mit zwei Ausgängen, die angeben, wenn die Kolbenstange Steuerungsoption ELD entspricht der Option EXD, jedoch zu-
vollständig aus- bzw� eingefahren ist�
sätzlich mit zwei Ausgängen, die angeben, wenn die Kolbenstan-
ge vollständig aus- bzw� eingefahren ist�

Linearaktuatoren 129
