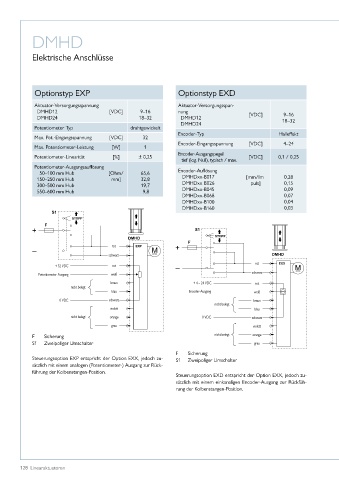

Page 128 - Linearaktuatoren

DMHD

Elektrische Anschlüsse

Optionstyp EXP Optionstyp EXD

Aktuator-Versorgungsspannung Aktuator-Versorgungsspan-
DMHD12 [VDC] 9–16 nung
DMHD24 18–32 DMHD12 [VDC] 9–16
DMHD24 18–32
Potentiometer-Typ drahtgewickelt
Encoder-Typ Halleffekt
Max� Pot�-Eingangsspannung [VDC] 32
Encoder-Eingangsspannung [VDC] 4–24
Max� Potentiometer-Leistung [W] 1
Encoder-Ausgangspegel
Potentiometer-Linearität [%] ± 0,25 [VDC] 0,1 / 0,25
tief (log� Null), typisch / max�
Potentiometer-Ausgangsauflösung
50–100 mm Hub [Ohm/ 65,6 Encoder-Auflösung
150–250 mm Hub mm] 32,8 DMHDxx-B017 [mm/Im- 0,28
300–500 mm Hub 19,7 DMHDxx-B026 puls] 0,15
550–600 mm Hub 9,8 DMHDxx-B045 0,09
DMHDxx-B068 0,07
DMHDxx-B100 0,04
DMHDxx-B160 0,03
STOPP

DMHD STOPP
rot
schwarz DMHD
rot
+ 32 VDC rot
Potentiometer-Ausgang weiß schwarz
braun + 4 – 24 VDC rot
nicht belegt
blau Encoder-Ausgang weiß
0 VDC schwarz braun
nicht belegt
violett blau
nicht belegt orange 0 VDC schwarz
grau violett
F Sicherung nicht belegt orange
S1 Zweipoliger Umschalter grau
F Sicherung
Steuerungsoption EXP entspricht der Option EXX, jedoch zu- S1 Zweipoliger Umschalter
sätzlich mit einem analogen (Potentiometer-) Ausgang zur Rück-
führung der Kolbenstangen-Position�
Steuerungsoption EXD entspricht der Option EXX, jedoch zu-
sätzlich mit einem einkanaligen Encoder-Ausgang zur Rückfüh-
rung der Kolbenstangen-Position�

128 Linearaktuatoren
