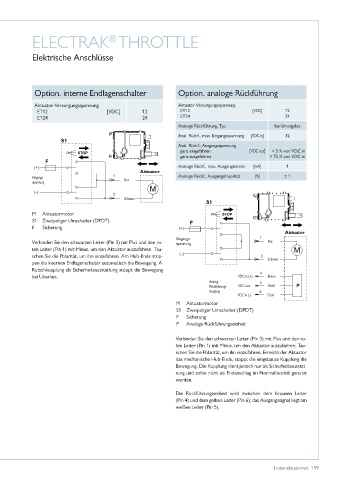

Page 119 - Linearaktuatoren

ELECTRAK THROTTLE
®

Elektrische Anschlüsse

Option� interne Endlagenschalter Option� analoge Rückführung

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
ET12 [VDC] 12 ET12 [VDC] 12
ET24 24 ET24 24
Analoge Rückführung, Typ berührungslos
Anal� Rückf�, max� Eingangsspannung [VDC in] 32
S1
Anal� Rückf�, Ausgangsspannung
ganz eingefahren [VDC out] < 5 % von VDC in
STOP
ganz ausgefahren > 75 % von VDC in
F
(+) Analoge Rückf�, max� Ausgangsstrom [mA] 1
Aktuator
Eingangs- 1 Analoge Rückf�, Ausgangslinearität [%] ± 1
spannung Rot
M
(–) 3
Schwarz
S1
M Aktuatormotor STOP
S1 Zweipoliger Umschalter (DPDT) F
F Sicherung (+)
Aktuator
Eingangs- 1
Verbinden Sie den schwarzen Leiter (Pin 3) mit Plus und den ro- spannung Rot
ten Leiter (Pin 1) mit Minus, um den Aktuator auszufahren� Tau- M
schen Sie die Polarität, um ihn einzufahren� Am Hub-Ende stop- (–) 3 Schwarz
pen die internen Endlagenschalter automatisch die Bewegung� A
Rutschkupplung als Sicherheitsausstattung stoppt die Bewegung 4
bei Überlast� VDC in (+) Braun
Analog� 5
Rückführungs- VDC out Weiß P
Ausgang 6
VDC in (-) Grün
M Aktuatormotor
S1 Zweipoliger Umschalter (DPDT)
F Sicherung
P Analoge Rückführungseinheit

Verbinden Sie den schwarzen Leiter (Pin 3) mit Plus und den ro-
ten Leiter (Pin 1) mit Minus, um den Aktuator auszufahren� Tau-
schen Sie die Polarität, um ihn einzufahren� Erreicht der Aktuator
das mechanische Hub-Ende, stoppt die eingebaute Kupplung die
Bewegung� Die Kupplung dient jedoch nur als Sicherheitsausstat-
tung und sollte nicht als Endanschlag im Normalbetrieb genutzt
werden�

Die Rückführungseinheit wird zwischen dem braunen Leiter
(Pin 4) und dem gelben Leiter (Pin 6); das Ausgangssignal liegt am
weißen Leiter (Pin 5)�
