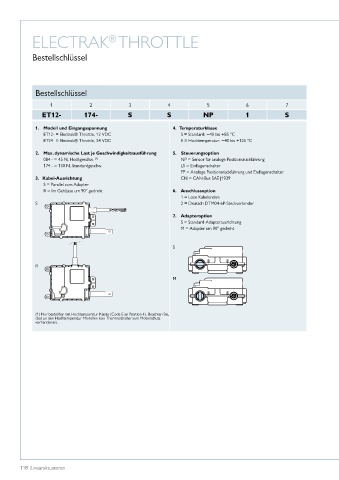

ELECTRAK THROTTLE
®

Bestellschlüssel

Bestellschlüssel

1 2 3 4 5 6 7
ET12- 174- S S NP 1 S

1� Modell und Eingangsspannung 4� Temperaturklasse
ET12- = Electrak® Throttle, 12 VDC S = Standard: −40 bis +85 °C
ET24- = Electrak® Throttle, 24 VDC E = Hochtemperatur: −40 bis +125 °C

2� Max� dynamische Last je Geschwindigkeitsausführung 5� Steuerungsoption
(1)
084 - = 45 N, Hochgeschw� NP = Sensor für analoge Positionsrückführung
174 - = 130 N, Standardgeschw� LS = Endlagenschalter
FP = Analoge Positionsrückführung und Endlagenschalter
3� Kabel-Ausrichtung CN = CAN-Bus SAE J1939
S = Parallel zum Adapter
R = Im Gehäuse um 90° gedreht 6� Anschlussoption
1 = Lose Kabelenden
S 2 = Deutsch DTM04-6P-Steckverbinder

7� Adapteroption
S = Standard-Adapterausrichtung
M = Adapter um 90° gedreht

S

R
M

(1) Nur bestellbar mit Hochtemperatur-Klasse (Code E an Position 4)� Beachten Sie,
dass an den Hochtemperatur-Modellen kein Thermoschalter zum Motorschutz
vorhanden ist�
