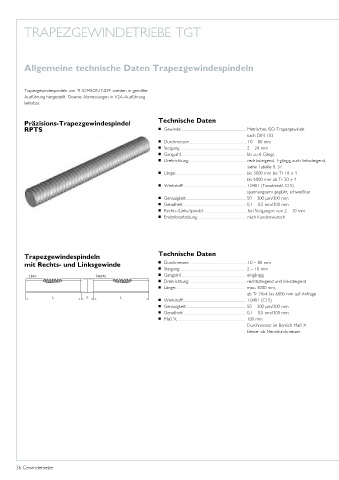

TRAPEZGEWINDETRIEBE TGT

Allgemeine technische Daten Trapezgewindespindeln

Trapezgewindespindeln von THOMSON NEFF werden in gerollter
Ausführung hergestellt. Diverse Abmessungen in V2A-Ausführung
lieferbar.

Technische Daten
Präzisions-Trapezgewindespindel
RPTS Gewinde: Metrisches ISO-Trapezgewinde
nach DIN 103
Durchmesser: 10 – 80 mm
Steigung: 2 – 24 mm
Gangzahl: bis zu 6 Gänge
Drehrichtung: rechtssteigend, 1-gängig auch linkssteigend,
siehe Tabelle S. 37
Länge: bis 3000 mm bis Tr 18 x 4
bis 6000 mm ab Tr 20 x 4
Werkstoff: 1.0401 (Einsatzstahl C15)
spannungsarm geglüht, schweißbar
Genauigkeit: 50 – 300 µm/300 mm
Geradheit: 0,1 – 0,5 mm/300 mm
Rechts-/Links-Spindel: bei Steigungen von 2 – 10 mm
Endenbearbeitung: nach Kundenwunsch

Technische Daten
Trapezgewindespindeln
mit Rechts- und Linksgewinde Durchmesser: 10 – 80 mm
Steigung: 2 – 10 mm
Gangzahl: eingängig
Drehrichtung: rechtssteigend und linkssteigend
Länge: max. 3000 mm,
ab Tr 20x4 bis 6000 mm auf Anfrage
Werkstoff: 1.0401 (C15)
Genauigkeit: 50 – 300 µm/300 mm
Geradheit: 0,1 – 0,5 mm/300 mm
Maß X: 100 mm
Durchmesser im Bereich Maß X
kleiner als Nenndurchmesser
