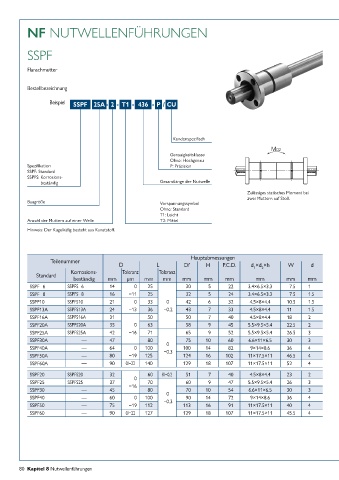

Page 80 - Führungswellen Linearkugellager Nutwellenführungen

NF NUTWELLENFÜHRUNGEN

SSPF

Flanschmutter

Bestellbezeichnung

Beispiel SSPF 25A 2- - T1 - 436 - P / CU

Kundenspezifisch
MO2
Genauigkeitsklasse
Ohne: Hochgenau
Spezifikation P: Präzision
SSPF: Standard
SSPFS: Korrosions-
beständig Gesamtlänge der Nutwelle
Zulässiges statisches Moment bei
zwei Muttern auf Stoß.
Baugröße Vorspannungssymbol
Ohne: Standard
T1: Leicht
Anzahl der Muttern auf einer Welle T2: Mittel
Hinweis: Der Kugelkäfig besteht aus Kunststoff.

Hauptabmessungen
Teilenummer
D L Df H P.C.D. d ×d ×h W d
Korrosions- Toleranz Toleranz 1 2
Standard
beständig mm μm mm mm mm mm mm mm mm mm
SSPF 6 SSPFS 6 14 0 25 30 5 22 3.4×6.5×3.3 7.5 1
SSPF 8 SSPFS 8 16 −11 25 32 5 24 3.4×6.5×3.3 7.5 1.5
SSPF10 SSPFS10 21 0 33 0 42 6 32 4.5×8×4.4 10.5 1.5
SSPF13A SSPFS13A 24 −13 36 −0.2 43 7 33 4.5×8×4.4 11 1.5
SSPF16A SSPFS16A 31 50 50 7 40 4.5×8×4.4 18 2
SSPF20A SSPFS20A 35 0 63 58 9 45 5.5×9.5×5.4 22.5 2
SSPF25A SSPFS25A 42 −16 71 65 9 52 5.5×9.5×5.4 26.5 3
SSPF30A — 47 80 0 75 10 60 6.6×11×6.5 30 3
SSPF40A — 64 0 100 −0.3 100 14 82 9×14×8.6 36 4
SSPF50A — 80 −19 125 124 16 102 11×17.5×11 46.5 4
SSPF60A — 90 0/−22 140 129 18 107 11×17.5×11 52 4
SSPF20 SSPFS20 32 0 60 0/−0.2 51 7 40 4.5×8×4.4 23 2
SSPF25 SSPFS25 37 −16 70 60 9 47 5.5×9.5×5.4 26 3
SSPF30 — 45 80 0 70 10 54 6.6×11×6.5 30 3
SSPF40 — 60 0 100 −0.3 90 14 72 9×14×8.6 36 4
SSPF50 — 75 −19 112 113 16 91 11×17.5×11 40 4
SSPF60 — 90 0/−22 127 129 18 107 11×17.5×11 45.5 4

80 Kapitel 8 Nutwellenführungen
