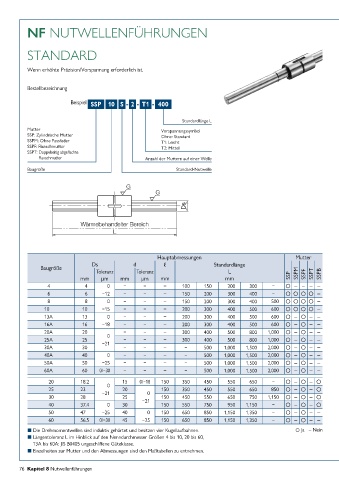

NF NUTWELLENFÜHRUNGEN

STANDARD

Wenn erhöhte Präzision/Vorspannung erforderlich ist.

Bestellbezeichnung

Beispiel SSP 10 S - 2 - T1 - 400

Standardlänge L
Mutter Vorspannungssymbol
SSP: Zylindrische Mutter Ohne: Standard
SSPM: Ohne Passfeder T1: Leicht
SSPF: Flanschmutter T2: Mittel
SSPT: Doppelseitig abgeflachte
Flanschmutter Anzahl der Muttern auf einer Welle
Baugröße Standard-Nutwelle
SSP4S~10S, 13AS~60AS SSP20S~60S
G G
G G G

Ds d Ds

Wärmebehandelter Bereich ℓ Wärmebehandelter Bereich
L L

Hauptabmessungen Mutter
Ds d ℓ Standardlänge
Baugröße
Toleranz Toleranz L SSPM SSPT SSPB
mm μm mm μm mm mm SSP SSPF
4 4 0 − − − 100 150 200 300 −  − − − −
6 6 −12 − − − 150 200 300 400 −     −
8 8 0 − − − 150 200 300 400 500     −
10 10 −15 − − − 200 300 400 500 600     −
13A 13 0 − − − 200 300 400 500 600  −  − −
16A 16 −18 − − − 200 300 400 500 600  −  − −
20A 20 − − − 300 400 500 800 1,000  −  − −
0
25A 25 −21 − − − 300 400 500 800 1,000  −  − −
30A 30 − − − − 500 1,000 1,500 2,000  −  − −
40A 40 0 − − − − 500 1,000 1,500 2,000  −  − −
50A 50 −25 − − − − 500 1,000 1,500 2,000  −  − −
60A 60 0/−30 − − − − 500 1,000 1,500 2,000  −  − −

20 18.2 15 0/−18 150 350 450 550 650 −  −  − 
0
25 23 −21 20 0 150 350 450 550 650 850  −  − 
30 28 25 −21 150 450 550 650 750 1,150  −  − 
40 37.4 0 30 150 550 750 950 1,150 −  −  − 
50 47 −25 40 0 150 650 850 1,150 1,350 −  −  − −
60 56.5 0/−30 45 −25 150 650 850 1,150 1,350 −  −  − −

n Die Drehmomentwellen sind induktiv gehärtet und besitzen vier Kugellaufbahnen.  Ja – Nein
n Längentoleranz L im Hinblick auf den Nenndurchmesser Größen 4 bis 10, 20 bis 60,
13A bis 60A: JIS B0405 ungeschliffene Güteklasse.
n Einzelheiten zur Mutter und den Abmessungen sind den Maßtabellen zu entnehmen.

76 Kapitel 8 Nutwellenführungen
