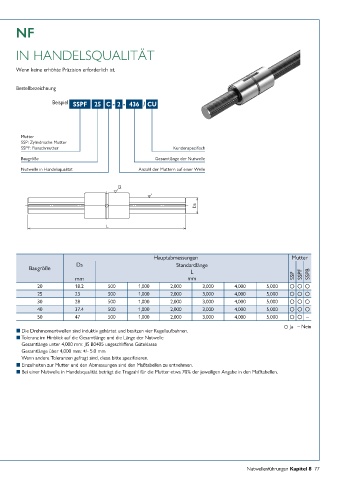

P. 77
NF
IN HANDELSQUALITÄT
Wenn keine erhöhte Präzision erforderlich ist.
Bestellbezeichnung
Beispiel SSPF 25 C - 2 - 436 / CU
Mutter
SSP: Zylindrische Mutter
SSPF: Flanschmutter Kundenspezifisch
Baugröße Gesamtlänge der Nutwelle
Nutwelle in Handelsqualität Anzahl der Muttern auf einer Welle
G
Ds
L
Hauptabmessungen Mutter
Ds Standardlänge
Baugröße
L
mm mm SSP SSPF SSPB
20 18.2 500 1,000 2,000 3,000 4,000 5,000
25 23 500 1,000 2,000 3,000 4,000 5,000
30 28 500 1,000 2,000 3,000 4,000 5,000
40 37.4 500 1,000 2,000 3,000 4,000 5,000
50 47 500 1,000 2,000 3,000 4,000 5,000 −
Ja – Nein
n Die Drehmomentwellen sind induktiv gehärtet und besitzen vier Kugellaufbahnen.
n Toleranz im Hinblick auf die Gesamtlänge und die Länge der Nutwelle
Gesamtlänge unter 4,000 mm: JIS B0405 ungeschliffene Güteklasse
Gesamtlänge über 4,000 mm: +/- 5.0 mm
Wenn andere Toleranzen gefragt sind, diese bitte spezifizieren.
n Einzelheiten zur Mutter und den Abmessungen sind den Maßtabellen zu entnehmen.
n Bei einer Nutwelle in Handelsqualität beträgt die Tragzahl für die Mutter etwa 70% der jeweiligen Angabe in den Maßtabellen.
Nutwellenführungen Kapitel 8 77
