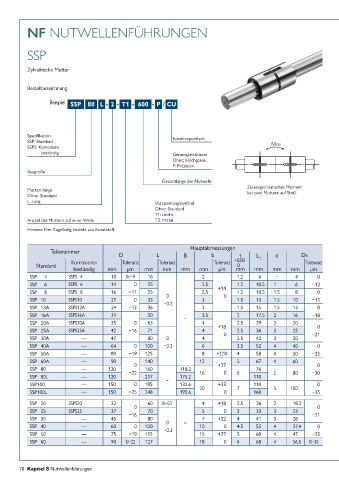

Page 78 - Führungswellen Linearkugellager Nutwellenführungen

NF NUTWELLENFÜHRUNGEN

SSP

Zylindrische Mutter

Bestellbezeichnung

Beispiel SSP 80 L - 2 - T1 - 600 - P / CU

Spezifikation Kundenspezifisch
SSP: Standard
SSPS: Korrosions MO2
- beständig Genauigkeitsklasse
Ohne: Hochgenau
P: Präzision
Baugröße
Gesamtlänge der Nutwelle
Zulässiges statisches Moment
Mutternlänge bei zwei Muttern auf Stoß.
Ohne: Standard
L: Lang Vorspannungssymbol
Ohne: Standard
T1: Leicht
Anzahl der Muttern auf einer Welle T2: Mittel
Hinweis: Der Kugelkäfig besteht aus Kunststoff.

Hauptabmessungen
Teilenummer
D L B b t L d Ds
Korrosions- Toleranz Toleranz Toleranz +0.05 1 Toleranz
Standard 0
beständig mm μm mm mm mm mm μm mm mm mm mm μm
SSP 4 SSPS 4 10 0/−9 16 2 1.2 6 − 4 0
SSP 6 SSPS 6 14 0 25 2.5 +14 1.2 10.5 1 6 −12
SSP 8 SSPS 8 16 −11 25 0 2.5 1.2 10.5 1.5 8 0
SSP 10 SSPS10 21 0 33 −0.2 3 0 1.5 13 1.5 10 −15
SSP 13A SSPS13A 24 −13 36 3 1.5 15 1.5 13 0
SSP 16A SSPS16A 31 50 − 3.5 2 17.5 2 16 −18
SSP 20A SSPS20A 35 0 63 4 +18 2.5 29 2 20 0
SSP 25A SSPS25A 42 −16 71 4 0 2.5 36 3 25 −21
SSP 30A — 47 80 0 4 2.5 42 3 30
SSP 40A — 64 0 100 −0.3 6 3.5 52 4 40 0
SSP 50A — 80 −19 125 8 +22/0 4 58 4 50 −25
SSP 60A — 90 0 140 12 +27 5 67 4 60 0
SSP 80 — 120 −22 160 118.2 16 0 6 76 5 80 −30
SSP 80L — 120 217 − 175.2 110
SSP100 — 150 0 185 132.6 20 +33 7 110 5 100 0
SSP100L — 150 −25 248 195.6 0 160 −35

SSP 20 SSPS20 32 0 60 0/−0.2 4 +18 2.5 26 2 18.2 0
SSP 25 SSPS25 37 −16 70 5 0 3 33 3 23 −21
SSP 30 — 45 80 0 − 7 +22 4 41 3 28
SSP 40 — 60 0 100 −0.3 10 0 4.5 55 4 37.4 0
SSP 50 — 75 −19 112 15 +27 5 60 4 47 −25
SSP 60 — 90 0/−22 127 18 0 6 68 4 56.5 0/−30
