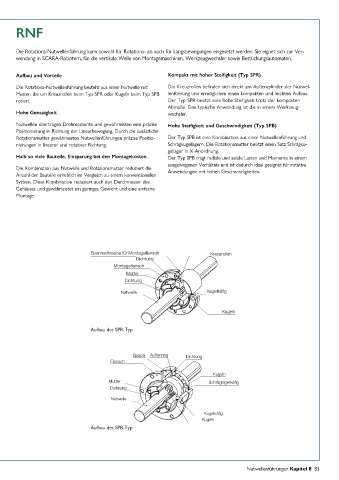

RNF

Die Rotations-Nutwellenführung kann sowohl für Rotations- als auch für Längsbewegungen eingesetzt werden. Sie eignet sich zur Ver-
wendung in SCARA-Robotern, für die vertikale Welle von Montagemaschinen, Werkzeugwechsler sowie Bestückungsautomaten.

Aufbau und Vorteile Kompakt mit hoher Steifigkeit (Typ SPR)
Die Rotations-Nutwellenführung besteht aus einer Nutwelle mit Die Kreuzrollen befinden sich direkt am Außenzylinder der Nutwel-
Mutter, die um Kreuzrollen beim Typ SPR oder Kugeln beim Typ SPB lenführung und ermöglichen einen kompakten und leichten Aufbau.
rotiert. Der Typ SPR besitzt eine hohe Steifigkeit trotz der kompakten
Abmaße. Eine typische Anwendung ist die in einem Werkzeug-
Hohe Genauigkeit wechsler.
Nutwellen übertragen Drehmomente und gewährleisten eine präzise Hohe Steifigkeit und Geschwindigkeit (Typ SPB)
Positionierung in Richtung der Linearbewegung. Durch die zusätzliche
Rotationsmutter gewährleisten Nutwellenführungen präzise Positio- Der Typ SPB ist eine Kombination aus einer Nutwellenführung und
nierungen in linearer und rotativer Richtung. Schrägkugellagern. Die Rotationsmutter besitzt einen Satz Schrägku-
gellager in X-Anordnung.
Halb so viele Bauteile, Einsparung bei den Montagekosten Der Typ SPB trägt radiale und axiale Lasten und Momente in einem
ausgewogenen Verhältnis und ist dadurch ideal geeignet für rotative
Die Kombination aus Nutwelle und Rotationsmutter reduziert die Anwendungen mit hohen Geschwindigkeiten.
Anzahl der Bauteile erheblich im Vergleich zu einem konventionellen
System. Diese Kombination reduziert auch den Durchmesser des
Gehäuses und gewährleistet ein geringes Gewicht und eine einfache
Montage.

Spannschraube für Montageflansch Kreuzrollen
Dichtung
Montageflansch
Spannschraube für Montageflansch Kreuzrollen
Dichtung
Mutter
Montageflansch
Dichtung
Mutter
Nutwelle Kugelkäfig
Dichtung
Nutwelle Kugelkäfig
Kugeln
Kugeln
Aufbau des SPR-Typ
Spacer Außenring Dichtung
Flansch
Spacer Außenring Dichtung
Flansch Kugeln
Mutter Schräglagerkäfig
Dichtung Kugeln
Mutter Schräglagerkäfig
Nutwelle
Dichtung
Nutwelle Kugelkäfig
Kugeln
Kugelkäfig
Kugeln
Aufbau des SPB-Typ
