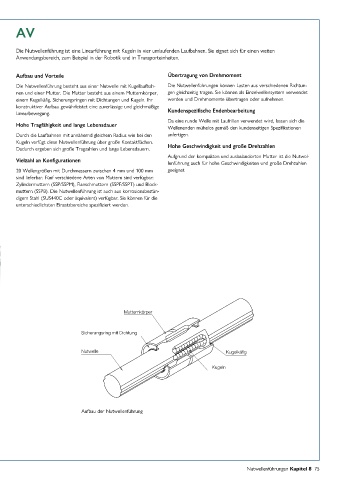

Page 75 - Führungswellen Linearkugellager Nutwellenführungen

AV

Die Nutwellenführung ist eine Linearführung mit Kugeln in vier umlaufenden Laufbahnen. Sie eignet sich für einen weiten
Anwendungsbereich, zum Beispiel in der Robotik und in Transporteinheiten.

Aufbau und Vorteile Übertragung von Drehmoment
Die Nutwellenführung besteht aus einer Nutwelle mit Kugellaufbah- Die Nutwellenführungen können Lasten aus verschiedenen Richtun-
nen und einer Mutter. Die Mutter besteht aus einem Mutternkörper, gen gleichzeitig tragen. Sie können als Einzelwellensystem verwendet
einem Kugelkäfig, Sicherungsringen mit Dichtungen und Kugeln. Ihr werden und Drehmomente übertragen oder aufnehmen.
konstruktiver Aufbau gewährleistet eine zuverlässige und gleichmäßige
Linearbewegung. Kundenspezifische Endenbearbeitung
Da eine runde Welle mit Laufrillen verwendet wird, lassen sich die
Hohe Tragfähigkeit und lange Lebensdauer
Wellenenden mühelos gemäß den kundenseitigen Spezifikationen
Durch die Laufbahnen mit annähernd gleichem Radius wie bei den anfertigen.
Kugeln verfügt diese Nutwellenführung über große Kontaktflächen.
Dadurch ergeben sich große Tragzahlen und lange Lebensdauern. Hohe Geschwindigkeit und große Drehzahlen
Aufgrund der kompakten und ausbalancierten Mutter ist die Nutwel-
Vielzahl an Konfigurationen lenführung auch für hohe Geschwindigkeiten und große Drehzahlen
20 Wellengrößen mit Durchmessern zwischen 4 mm und 100 mm geeignet
sind lieferbar. Fünf verschiedene Arten von Muttern sind verfügbar:
Zylindermuttern (SSP/SSPM), Flanschmuttern (SSPF/SSPT) und Block-
muttern (SSPB). Die Nutwellenführung ist auch aus korrosionsbestän-
digem Stahl (SUS440C oder äquivalent) verfügbar. Sie können für die
unterschiedlichsten Einsatzbereiche spezifiziert werden.

Mutternkörper

Sicherungsring mit Dichtung

Nutwelle Kugelkäfig

Kugeln

Aufbau der Nutwellenführung

Nutwellenführungen Kapitel 8 75
