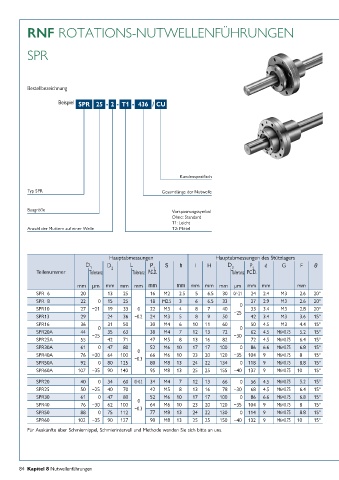

RNF ROTATIONS-NUTWELLENFÜHRUNGEN
SPR
Bestellbezeichnung
Beispiel SPR 25 - 2 - T1 - 436 / CU
Kundenspezifisch
Typ SPR Gesamtlänge der Nutwelle
Baugröße Vorspannungssymbol
Ohne: Standard
T1: Leicht
Anzahl der Muttern auf einer Welle T2: Mittel
Hauptabmessungen Hauptabmessungen des Stützlagers
D 1 D L P S h I H D 3 P d G F θ
1
2
Teilenummer Toleranz 2 Toleranz P.C.D. Toleranz P.C.D.
mm μm mm mm mm mm mm mm mm mm μm mm mm mm
SPR 6 20 13 25 16 M2 2.5 5 6.5 30 0/−21 24 2.4 M3 2.6 20°
SPR 8 22 0 15 25 18 M2.5 3 6 6.5 33 0 27 2.9 M3 2.6 20°
SPR10 27 −21 19 33 0 22 M3 4 8 7 40 −25 33 3.4 M3 2.8 20°
SPR13 29 24 36 −0.2 24 M3 5 8 9 50 42 3.4 M3 3.6 15°
SPR16 36 0 31 50 30 M4 6 10 11 60 0 50 4.5 M3 4.4 15°
SPR20A 44 −25 35 63 38 M4 7 12 13 72 −30 62 4.5 M6×0.75 5.2 15°
SPR25A 55 42 71 47 M5 8 13 16 82 72 4.5 M6×0.75 6.4 15°
SPR30A 61 0 47 80 0 52 M6 10 17 17 100 0 86 6.6 M6×0.75 6.8 15°
SPR40A 76 −30 64 100 66 M6 10 23 20 120 −35 104 9 M6×0.75 8 15°
SPR50A 92 0 80 125 −0.3 80 M8 13 24 22 134 0 118 9 M6×0.75 8.8 15°
SPR60A 107 −35 90 140 95 M8 13 25 25 155 −40 137 9 M6×0.75 10 15°
SPR20 40 0 34 60 0/−0.2 34 M4 7 12 13 66 0 56 4.5 M6×0.75 5.2 15°
−30
SPR25 50 −25 40 70 42 M5 8 13 16 78 68 4.5 M6×0.75 6.4 15°
SPR30 61 0 47 80 0 52 M6 10 17 17 100 0 86 6.6 M6×0.75 6.8 15°
SPR40 76 −30 62 100 −0.3 64 M6 10 23 20 120 −35 104 9 M6×0.75 8 15°
SPR50 88 0 75 112 77 M8 13 24 22 130 0 114 9 M6×0.75 8.8 15°
SPR60 102 −35 90 127 90 M8 13 25 25 150 −40 132 9 M6×0.75 10 15°
Für Auskünfte über Schmiernippel, Schmierintervall und Methode wenden Sie sich bitte an uns.
