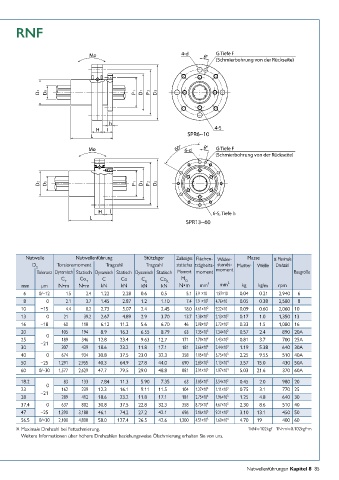

Page 85 - Führungswellen Linearkugellager Nutwellenführungen

RNF

Nutwelle Nutwellenführung Stützlager Zulässiges Flächen- Wider- Masse ø Maximale
D Torsionsmoment Tragzahl Tragzahl statisches trägheits- stands- Mutter Welle Drehzahl
S moment
Toleranz Dynamisch Statisch Dynamisch Statisch Dynamisch Statisch Moment moment Baugröße
C T Co T C Co C Co M O
mm μm N•m N•m kN kN kN R kN R N•m mm 4 mm 3 kg kg/m rpm
6 0/−12 1.5 2.4 1.22 2.28 0.6 0.5 5.1 5.9 ×10 1.97×10 0.04 0.21 2,940 6
8 0 2.1 3.7 1.45 2.87 1.2 1.10 7.4 1.9 ×10 2 4.76×10 0.05 0.38 2,580 8
10 −15 4.4 8.2 2.73 5.07 2.4 2.45 18.0 4.61×10 2 9.22×10 0.09 0.60 2,060 10
13 0 21 39.2 2.67 4.89 2.9 3.70 13.7 1.38×10 3 2.13×10 2 0.17 1.0 1,350 13
16 −18 60 110 6.12 11.2 5.6 6.70 46 2.98×10 3 3.73×10 2 0.33 1.5 1,080 16
20 0 105 194 8.9 16.3 6.55 8.79 63 7.35×10 3 7.34×10 2 0.57 2.4 890 20A
25 −21 189 346 12.8 23.4 9.63 12.7 171 1.79×10 4 1.43×10 3 0.81 3.7 700 25A
30 307 439 18.6 23.2 11.8 17.1 181 3.66×10 4 2.44×10 3 1.19 5.38 640 30A
40 0 674 934 30.8 37.5 23.0 32.3 358 1.15×10 5 5.75×10 3 2.25 9.55 510 40A
50 −25 1,291 2,955 40.3 64.9 27.8 44.0 690 2.83×10 5 1.13×10 4 3.57 15.0 430 50A
60 0/−30 1,577 2,629 47.7 79.5 29.0 48.8 881 5.91×10 5 1.97×10 4 5.03 21.6 370 60A

18.2 0 83 133 7.84 11.3 5.90 7.35 63 5.05×10 3 5.54×10 2 0.45 2.0 980 20
23 −21 162 239 12.3 16.1 9.11 11.5 104 1.27×10 4 1.11×10 3 0.75 3.1 770 25
28 289 412 18.6 23.2 11.8 17.1 181 2.75×10 4 1.96×10 3 1.25 4.8 640 30
37.4 0 637 882 30.8 37.5 22.8 32.3 358 8.73×10 4 4.67×10 3 2.30 8.6 510 40
47 −25 1,390 3,180 46.1 74.2 27.2 42.1 696 2.16×10 5 9.21×10 3 3.10 13.1 450 50
56.5 0/−30 2,100 4,800 58.0 127.4 26.5 42.6 1,300 4.51×10 5 1.60×10 4 4.70 19 400 60
ø Maximale Drehzahl bei Fettschmierung. 1kN≒102kgf 1N•m≒0.102kgf•m
Weitere Informationen über höhere Drehzahlen beziehungsweise Ölschmierung erhalten Sie von uns.
