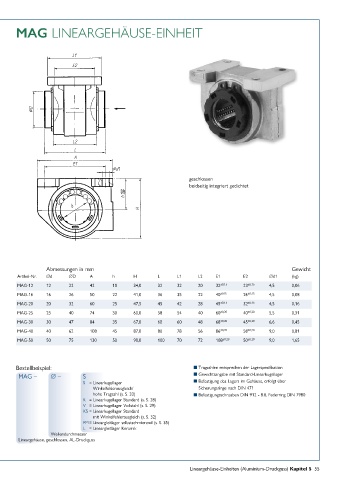

Page 55 - Führungswellen Linearkugellager Nutwellenführungen

MAG LINEARGEHÄUSE-EINHEIT

geschlossen
beidseitig integriert gedichtet

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A h H L L1 L2 E1 E2 ∅d1 (kg)
MAG-12 12 22 42 18 34,0 32 32 20 32 ±0,15 23 ±0,15 4,5 0,06
MAG-16 16 26 50 22 41,0 36 35 22 40 ±015 26 ±0,15 4,5 0,08
MAG-20 20 32 60 25 47,5 45 42 28 45 ±0,15 32 ±0,15 4,5 0,16
MAG-25 25 40 74 30 60,0 58 54 40 60 ±0,20 40 ±0,20 5,5 0,31
MAG-30 30 47 84 35 67,0 68 60 48 68 ±0,20 45 ±0,20 6,6 0,45
MAG-40 40 62 108 45 87,0 80 78 56 86 ±0,20 58 ±0,20 9,0 0,81
MAG-50 50 75 130 50 98,0 100 70 72 108 ±0,20 50 ±0,20 9,0 1,65

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
MAG – ∅ – S n Gewichtsangabe mit Standard-Linearkugellager
S = Linearkugellager n Befestigung des Lagers im Gehäuse, erfolgt über
Winkelfehler ausgleich/ Sicherungs ringe nach DIN 471
hohe Tragzahl (s. S. 33) n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, geschlossen, AL-Druckguss

Lineargehäuse-Einheiten (Aluminium-Druckguss) Kapitel 5 55
