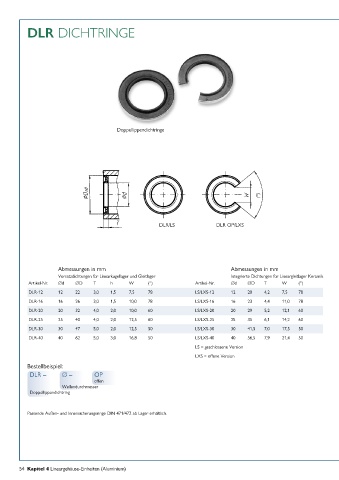

DLR DICHTRINGE

Doppellippendichtringe

DLR/LS DLR OP/LXS

Abmessungen in mm Abmessungen in mm
Vorsatzdichtungen für Linearkugellager und Gleitlager Integrierte Dichtungen für Lineargleitlager Keramik
Artikel-Nr. ∅d ∅D T h W (°) Artikel-Nr. ∅d ∅D T W (°)
DLR-12 12 22 3,0 1,5 7,5 78 LS/LXS-12 12 20 4,2 7,5 78
DLR-16 16 26 3,0 1,5 10,0 78 LS/LXS-16 16 23 4,4 11,0 78
DLR-20 20 32 4,0 2,0 10,0 60 LS/LXS-20 20 29 5,2 12,1 60
DLR-25 25 40 4,0 2,0 12,5 60 LS/LXS-25 25 35 6,1 14,2 60
DLR-30 30 47 5,0 2,0 12,5 50 LS/LXS-30 30 41,5 7,0 17,5 50
DLR-40 40 62 5,0 3,0 16,8 50 LS/LXS-40 40 56,5 7,9 21,4 50
LS = geschlossene Version
LXS = offene Version
Bestellbeispiel:
DLR – ∅ – OP
offen
Wellendurchmesser
Doppellippendichtring

Passende Außen- und Innensicherungsringe DIN 471/472 ab Lager erhältlich.
