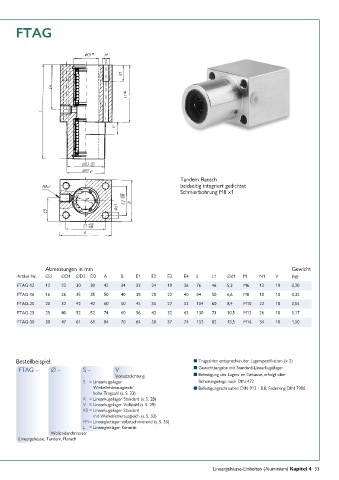

Page 53 - Führungswellen Linearkugellager Nutwellenführungen

FTAG

Tandem Flansch
beidseitig integriert gedichtet
Schmierbohrung M8 x1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D1 ∅D2 D3 A B E1 E2 E3 E4 L L1 ∅d1 M N1 V (kg)
FTAG-12 12 22 30 30 42 34 32 24 19 36 76 46 5,3 M6 13 10 0,20
FTAG-16 16 26 35 35 50 40 38 28 22 40 84 50 6,6 M8 18 10 0,32
FTAG-20 20 32 42 42 60 50 45 35 27 52 104 60 8,4 M10 22 10 0,55
FTAG-25 25 40 52 52 74 60 56 42 32 65 130 73 10,5 M12 26 10 1,17
FTAG-30 30 47 61 61 84 70 64 50 37 74 152 82 13,5 M16 34 10 1,50

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation (x 2)
FTAG – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Sicherungs ringe nach DIN 472
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Tandem, Flansch

Lineargehäuse-Einheiten (Aluminium) Kapitel 4 53
