Page 52 - Führungswellen Linearkugellager Nutwellenführungen
P. 52

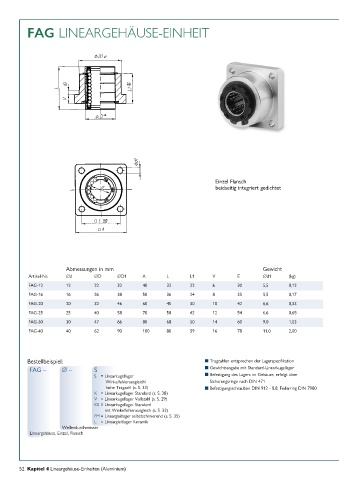

FAG LINEARGEHÄUSE-EINHEIT
Einzel Flansch
beidseitig integriert gedichtet
Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D ∅D1 A L L1 V E ∅d1 (kg)
FAG-12 12 22 32 40 32 22 6 30 5,5 0,12
FAG-16 16 26 38 50 36 24 8 35 5,5 0,17
FAG-20 20 32 46 60 45 30 10 42 6,6 0,33
FAG-25 25 40 58 70 58 42 12 54 6,6 0,68
FAG-30 30 47 66 80 68 50 14 60 9,0 1,03
FAG-40 40 62 90 100 80 59 16 78 11,0 2,00
Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
FAG – ∅ – S n Gewichtsangabe mit Standard-Linearkugellager
S = Linearkugellager n Befestigung des Lagers im Gehäuse, erfolgt über
Winkelfehlerausgleich/ Sicherungs ringe nach DIN 471
hohe Tragzahl (s. S. 33) n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Einzel, Flansch
52 Kapitel 4 Lineargehäuse-Einheiten (Aluminium)
