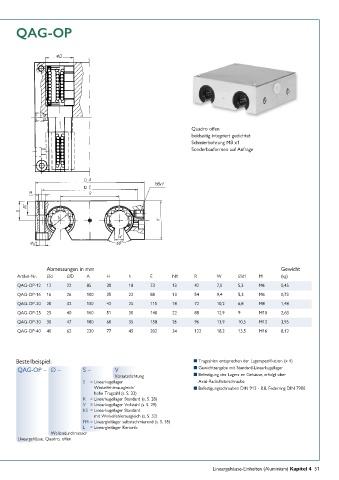

Page 51 - Führungswellen Linearkugellager Nutwellenführungen

QAG-OP

Quadro offen
beidseitig integriert gedichtet
Schmierbohrung M8 x1
Sonderbauformen auf Anfrage

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h E N1 R W ∅d1 M (kg)
QAG-OP-12 12 22 85 30 18 73 13 42 7,0 5,3 M6 0,45
QAG-OP-16 16 26 100 35 22 88 13 54 9,4 5,3 M6 0,73
QAG-OP-20 20 32 130 42 25 115 18 72 10,2 6,8 M8 1,48
QAG-OP-25 25 40 160 51 30 140 22 88 12,9 9 M10 2,68
QAG-OP-30 30 47 180 60 35 158 26 96 13,9 10,5 M12 3,95
QAG-OP-40 40 62 230 77 45 202 34 122 18,2 13,5 M16 8,12

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation (x 4)
QAG-OP – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Axial-Radialfixierschraube
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Quadro, offen

Lineargehäuse-Einheiten (Aluminium) Kapitel 4 51
