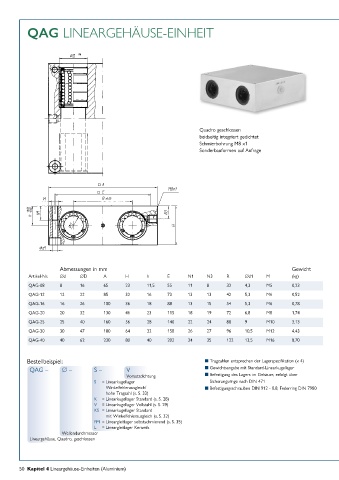

QAG LINEARGEHÄUSE-EINHEIT

Quadro geschlossen
beidseitig integriert gedichtet
Schmierbohrung M8 x1
Sonderbauformen auf Anfrage

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h E N1 N3 R ∅d1 M (kg)
QAG-08 8 16 65 23 11,5 55 11 8 32 4,3 M5 0,23
QAG-12 12 22 85 32 16 73 13 13 42 5,3 M6 0,52
QAG-16 16 26 100 36 18 88 13 15 54 5,3 M6 0,78
QAG-20 20 32 130 46 23 115 18 19 72 6,8 M8 1,74
QAG-25 25 40 160 56 28 140 22 24 88 9 M10 3,13
QAG-30 30 47 180 64 32 158 26 27 96 10,5 M12 4,43
QAG-40 40 62 230 80 40 202 34 35 122 13,5 M16 8,70

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation (x 4)
QAG – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Sicherungs ringe nach DIN 471
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Quadro, geschlossen

50 Kapitel 4 Lineargehäuse-Einheiten (Aluminium)
