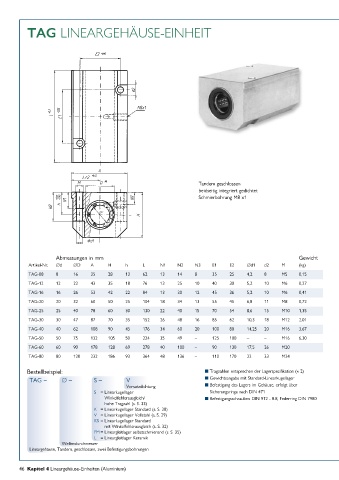

TAG LINEARGEHÄUSE-EINHEIT

Tandem geschlossen
beidseitig integriert gedichtet
Schmierbohrung M8 x1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 E1 E2 ∅d1 d2 M (kg)
TAG-08 8 16 35 28 13 62 13 14 8 35 25 4,2 8 M5 0,15
TAG-12 12 22 43 35 18 76 13 25 10 40 30 5,2 10 M6 0,27
TAG-16 16 26 53 42 22 84 13 30 12 45 36 5,2 10 M6 0,41
TAG-20 20 32 60 50 25 104 18 34 13 55 45 6,8 11 M8 0,72
TAG-25 25 40 78 60 30 130 22 40 15 70 54 8,6 15 M10 1,35
TAG-30 30 47 87 70 35 152 26 48 16 85 62 10,3 18 M12 2,01
TAG-40 40 62 108 90 45 176 34 60 20 100 80 14,25 20 M16 3,67
TAG-50 50 75 132 105 50 224 35 49 – 125 100 – – M16 6,30
TAG-60 60 90 178 128 69 278 40 100 – 90 130 17,5 26 M20
TAG-80 80 120 232 186 93 364 48 136 – 110 170 22 33 M24

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation (x 2)
TAG – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Sicherungs ringe nach DIN 471
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Tandem, geschlossen, zwei Befestigungsbohrungen

46 Kapitel 4 Lineargehäuse-Einheiten (Aluminium)
