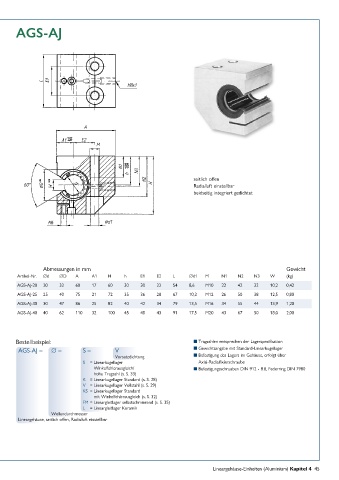

Page 45 - Führungswellen Linearkugellager Nutwellenführungen

AGS-AJ

seitlich offen
Radialluft einstellbar
beidseitig integriert gedichtet

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A A1 H h E1 E2 L ∅d1 M N1 N2 N3 W (kg)
AGS-AJ-20 20 32 60 17 60 30 30 22 54 8,6 M10 22 42 32 10,2 0,42
AGS-AJ-25 25 40 75 21 72 35 36 28 67 10,3 M12 26 50 38 12,5 0,80
AGS-AJ-30 30 47 86 25 82 40 42 34 79 13,5 M16 34 55 44 13,9 1,20
AGS-AJ-40 40 62 110 32 100 45 48 43 91 17,5 M20 43 67 50 18,0 2,00

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
AGS-AJ – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Axial-Radialfixierschraube
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, seitlich offen, Radialluft einstellbar

Lineargehäuse-Einheiten (Aluminium) Kapitel 4 45
