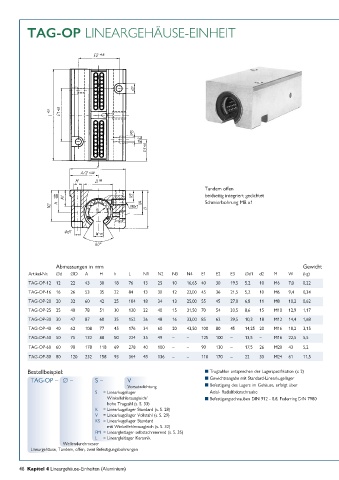

TAG-OP LINEARGEHÄUSE-EINHEIT

Tandem offen
beidseitig integriert gedichtet
Schmierbohrung M8 x1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 N4 E1 E2 E3 ∅d1 d2 M W (kg)
TAG-OP-12 12 22 43 30 18 76 13 25 10 16,65 40 30 19,5 5,2 10 M6 7,0 0,22
TAG-OP-16 16 26 53 35 22 84 13 30 12 22,00 45 36 21,5 5,2 10 M6 9,4 0,34
TAG-OP-20 20 32 60 42 25 104 18 34 13 25,00 55 45 27,0 6,8 11 M8 10,2 0,62
TAG-OP-25 25 40 78 51 30 130 22 40 15 31,50 70 54 33,5 8,6 15 M10 12,9 1,17
TAG-OP-30 30 47 87 60 35 152 26 48 16 33,00 85 62 39,5 10,3 18 M12 14,4 1,68
TAG-OP-40 40 62 108 77 45 176 34 60 20 43,50 100 80 45 14,25 20 M16 18,2 3,15
TAG-OP-50 50 75 132 88 50 224 35 49 – – 125 100 – 13,5 – M16 22,5 5,5

TAG-OP-60 60 90 178 118 69 278 40 100 – – 90 130 – 17,5 26 M20 43 5,2
TAG-OP-80 80 120 232 158 93 364 48 136 – – 110 170 – 22 33 M24 61 11,5

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation (x 2)
TAG-OP – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Axial- Radialfixierschraube
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Tandem, offen, zwei Befestigungsbohrungen

48 Kapitel 4 Lineargehäuse-Einheiten (Aluminium)
