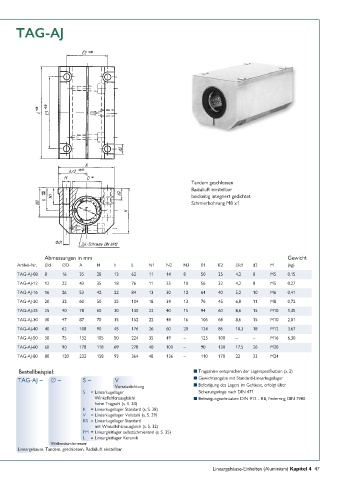

Page 47 - Führungswellen Linearkugellager Nutwellenführungen

TAG-AJ

Tandem geschlossen
Radialluft einstellbar
beidseitig integriert gedichtet
Schmierbohrung M8 x1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h L N1 N2 N3 E1 E2 ∅d1 d2 M (kg)
TAG-AJ-08 8 16 35 28 13 62 11 14 8 50 25 4,2 8 M5 0,15
TAG-AJ-12 12 22 43 35 18 76 11 25 10 56 32 4,2 8 M5 0,27
TAG-AJ-16 16 26 53 42 22 84 13 30 12 64 40 5,2 10 M6 0,41
TAG-AJ-20 20 32 60 50 25 104 18 34 13 76 45 6,8 11 M8 0,72
TAG-AJ-25 25 40 78 60 30 130 22 40 15 94 60 8,6 15 M10 1,35
TAG-AJ-30 30 47 87 70 35 152 22 48 16 106 68 8,6 15 M10 2,01
TAG-AJ-40 40 62 108 90 45 176 26 60 20 124 86 10,3 18 M12 3,67
TAG-AJ-50 50 75 132 105 50 224 35 49 – 125 100 – – M16 6,30
TAG-AJ-60 60 90 178 118 69 278 40 100 – 90 130 17,5 26 M20
TAG-AJ-80 80 120 232 158 93 364 48 136 – 110 170 22 33 M24

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation (x 2)
TAG-AJ – ∅ – S – V n Gewichtsangabe mit Standard-Linearkugellager
Vorsatzdichtung n Befestigung des Lagers im Gehäuse, erfolgt über
S = Linearkugellager Sicherungs ringe nach DIN 471
Winkelfehler ausgleich/ n Befestigungsschrauben DIN 912 - 8.8, Federring DIN 7980
hohe Tragzahl (s. S. 33)
K = Linearkugellager Standard (s. S. 28)
V = Linearkugellager Vollstahl (s. S. 29)
KS = Linearkugellager Standard
mit Winkelfehlerausgleich (s. S. 32)
FM = Lineargleitlager selbstschmierend (s. S. 35)
L = Lineargleitlager Keramik
Wellendurchmesser
Lineargehäuse, Tandem, geschlossen, Radialluft einstellbar

Lineargehäuse-Einheiten (Aluminium) Kapitel 4 47
