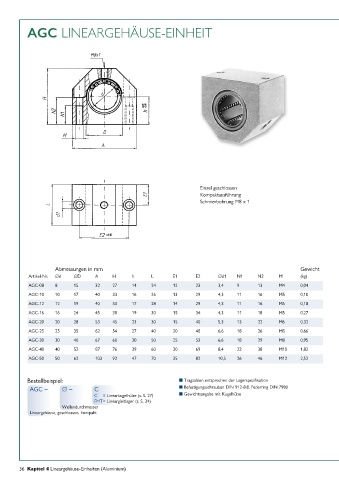

AGC LINEARGEHÄUSE-EINHEIT

Einzel geschlossen
Kompaktausführung
Schmierbohrung M8 x 1

Abmessungen in mm Gewicht
Artikel-Nr. ∅d ∅D A H h L E1 E2 ∅d1 N1 N2 M (kg)
AGC-08 8 15 32 27 14 24 12 23 3,4 9 13 M4 0,04
AGC-10 10 17 40 33 16 26 13 29 4,3 11 16 M5 0,10
AGC-12 12 19 40 33 17 28 14 29 4,3 11 16 M5 0,18
AGC-16 16 24 45 38 19 30 15 34 4,3 11 18 M5 0,27
AGC-20 20 28 53 45 23 30 15 40 5,3 13 22 M6 0,32
AGC-25 25 35 62 54 27 40 20 48 6,6 18 26 M8 0,66
AGC-30 30 40 67 60 30 50 25 53 6,6 18 29 M8 0,95
AGC-40 40 52 87 76 39 60 30 69 8,4 22 38 M10 1,82
AGC-50 50 62 103 92 47 70 35 82 10,5 26 46 M12 2,52

Bestellbeispiel: n Tragzahlen entsprechen der Lagerspezifikation
AGC – ∅ – C n Befestigungsschrauben DIN 912-8.8, Federring DIN 7980
C = Linearkugelhülse (s. S. 27) n Gewichtsangabe mit Kugelhülse
FMT = Lineargleitlager (s. S. 34)
Wellendurchmesser
Lineargehäuse, geschlossen, kompakt

36 Kapitel 4 Lineargehäuse-Einheiten (Aluminium)
